| Name der Maschine: | Transformatorfolienwickelmaschine | Folienbreite: | 150 | 300mm |
|---|---|---|---|
| Schweißmodus: | kaltes Druckschweißen | Cufolienstärke: | 0,2 | 2.0mm |
| Alfolienstärke: | 0.3 ~ 3.0 mm | Drehgeschwindigkeit: | 0 | 35 U/min |
| Motorleistung: | 5.5 kW | Farbe der Maschine: | Zusätzlich |
| Hervorheben: | Automatische Leiterfolie-Windmaschine,Kaltdruck-Schweißfolie-Windmaschine |
||
Automatisches Wickeln von Leiterfolien KaltdruckschweißenTransformator-Folienwickler
Beschreibungmit einer Breite von mehr als 20 mm,
LV Foil Winding Machine BRJ300-2 kann verwendet werden, um eine oder zwei Schichten Folie und eine Schicht Isolationspapier zu wickeln.Die LV-Folienwickler kann verschiedene Arten von Leitern miteinander schweißen.Das heißt, die Maschine kann nicht nur Cu-Folien und Cu-Strahl oder Al-Folien und Al-Strahl schweißen, sondern auch Cu-Folien und Al-Strahl oder Al-Folien und Cu-Strahl zusammen.Die Folie-Entwickler eignen sich für die Anbringung des Leitstoffmaterials mit einem Innendurchmesser von 500 mm und einem maximalen Außendurchmesser von 1000 mm.
HauptcGegnermit einer Breite von mehr als 20 mm,
1Hauptrahmen
2. Folienentwickler, zwei Folienentwickler mit pneumatischer Spannung
3. Foliezufuhr
4. Druckwalze
5. Hauptwickelvorrichtung
6. PLC-basiertes Steuerungssystem
7Pneumatisches System
8Kaltschweißen mit sechs Formen für verschiedene Spezifikationen von Folien
TechnischepArameternmit einer Breite von mehr als 20 mm,
Typische Normspezifikationen fürLV-FolienwicklerBRJ300-2 sind unten gezeigtund die lv-Folienwickler kann auch nach Wunsch gefertigt werden.
| Breite der Folie: | 150 ~ 300 mm |
| Fertiggefertigte Spulenform: | Oval, kreisförmig und rechteckig |
| Leitermaterial: | Kupfer- oder Aluminiumfolie |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Längen der Folienabspannung: | 350 mm |
| Ausdehnung der Folien-Decoiler: | Ø460 ~ 520 mm |
| Maximale Spulenmasse: | 750 kg |
| Spannungsmodus: | Pneumatisch |
| Einstellung des Geschwindigkeitsmodus: | Schrittlos einstellbar |
| Drehgeschwindigkeit: | 0 ~ 35 U/min |
| Nummer des Isolationsdecoilers: | 2 Prozent |
| Breite des Isolations-Decoilers: | 350 mm |
| Steuerungssystem: | PLC |
| Berührungsschirm: | 10 Zoll (254 mm) |
| Zählung des Drehbereichs: | 0 bis 9999.9 |

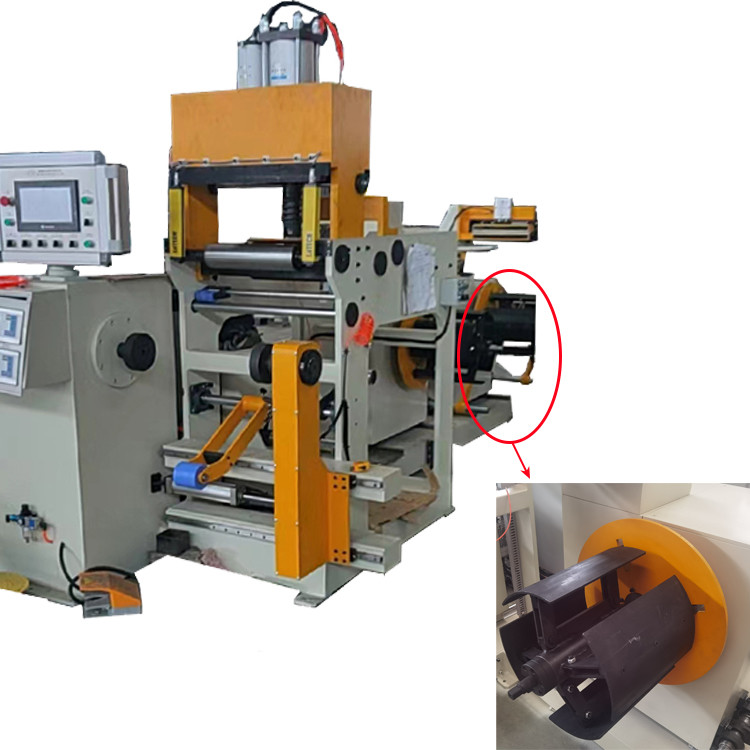

Abbildung 1: Transformatorfolienwickler BRJ300-2 in voller Sicht
Abbildung 2: Schweißwirkung der Transformatorfolienwickler BRJ300-2
