| Name: | Transformatorfolienwickelmaschine | Blattbreite: | 150 ~ 600mm |
|---|---|---|---|
| Folie decoiler: | 2 Stück | Windgeschwindigkeit: | 0 | 26 U/min |
| Farbe: | Wie angefordert | Garantiezeit: | 12 Monate |
| Isolierung decoiler: | 2 Stück | Schnittmaschinen für die Folie: | Elektrische Schere |
| Hervorheben: | Maschine zur Wickelung von Transformatorfolien,600 mm Transformatorfolienwickler,Geworfene Harz-Transformator-Folien-Wickelmaschine |
||
Querschnittsbreite 600 mm Gusseharz TRansformer Folienwickler
Schnelle Details zur Transformatorfolienwicklermaschine BRJ600-2
Beschreibung der Wickelmaschine BRJ600-2
Die Transformatorfolie-Wicklungsmaschine BRJ600-2 ist eine professionelle Wicklungsmaschine. Die Transformatorfolie-Wicklungsmaschine wird hauptsächlich zur Wicklung von Kupferfolie oder Aluminiumfolie verwendet.Die Transformatorfolie Wicklungsmaschine kann ein oder zwei Schichten Folie und ein oder zwei Schichten Isolationspapier WicklungDie Transformatorfolienwickler ist mit photoelektrischen Sensoren ausgestattet, die die Position der Folie korrigieren können, um bei der Aufwicklung die Folienkante sauber zu halten.Die Transformatorfolie Wicklungsmaschine ist mit einer TIG-Schweißeinheit für das Schweißen Folie und Busbar zusammen ausgestattet. Mit HMI und Steuerungssystem auf Basis von PLC kann die Transformatorfolie-Windemaschine einfach und intuitiv bedient werden.
Hauptparameter der Wickelmaschine BRJ600-2
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ600-2 sind nachstehend dargestellt, und die Folienwickler können auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 600 mm |
| Material der Leiterfolie OD.: | Ø1.000 mm, maximal |
| Material-ID der Leiterfolie: | Ø500 mm |
| Nummer des Leiterdecoilers: | 2 Stück |
| Wickelleistung: | 11 kW |
| Größe der Wickelwelle: | 80 × 80 × 950 mm |
| Maximal Drehgeschwindigkeit: | 26 Umdrehungen pro Minute |
| Isolierungsabwickler: | 2 Stück |
| Isolierungsmaterial OD: | ≤Ø400 mm |
| Kennzeichnung des Isolierungsmaterials: | Ø76 mm |
| Endfüllbandzufuhr: | 6 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Zählung der Drehungen: | 0 ~ 9999.9 |
| Stromversorgung: | Dreiphasige 380V 50Hz |

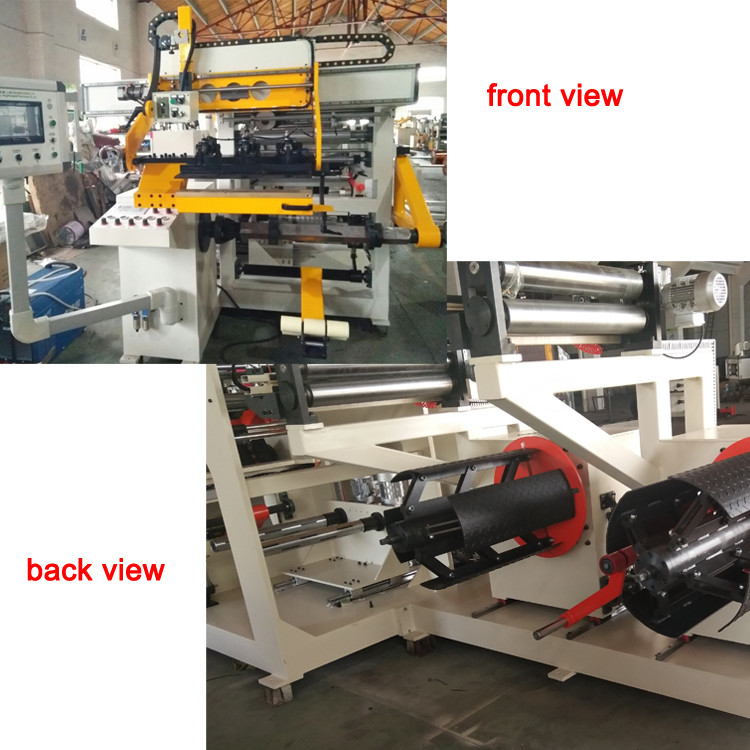

Abbildung 1: Vorderseite der Wickelmaschine BRJ600-2
Abbildung 2 :Folienwickler mit Transformator BRJ600-2
