| Name: | Transformatorfolienwickelmaschine | Gebrauch: | Filmbindung |
|---|---|---|---|
| Wickelnde Energie: | 22 kW | Windgeschwindigkeit: | 0 | 18 U/min |
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Gewährleistung: | 12 Monate |
| Hervorheben: | Transformatorfolienwickelmaschine,Niedrigspannungsfolienwickler,Geworfene Harz-Folien-Wickelmaschine |
||
Niederspannung Folie Film WinderGusseisen-Transformator-Folienwickler
Beschreibungmit einer Leistung von mehr als 10 Watt,
Die Transformatorfolienwickelmaschine BRJ1400-2 ist eine professionelle Folienfolienwickelmaschine.Diese Art von Wickeln kann in Gussharztransformatoren oder anderen ähnlichen Produkten verwendet werden. Die Folienwickler ist mit zwei Folien- und zwei Isolationsabwicklern ausgestattet,die die Transformatorfolienwickler eine oder zwei Schichten Folienleiter und eine oder zwei Schichten Isolationspapier gleichzeitig winden lässt. Mit der TIG-Schweißanlage kann die Transformatorfolie-Wicklungsmaschine Folie und Busstange miteinander schweißen. Mit PLC-Steuerungssystem und HMI kann die Transformatorfolie-Wicklungsmaschine einfach betrieben werden.
HauptcGegnermit einer Leistung von mehr als 10 Watt,
1Hauptrahmen
2. Wickeleinheit
3. Folienentwickler
4. Isolier-Entwickler
5. Endfüllstreifenfütterung
6. Reinigungssystem
7. Schneidsystem
8. Folienabschäubersystem
9- System zur Ausrichtung der Kanten
10. Automatisches Schweißgerät
11. Elektronische Steuerung
12Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 10 Watt,
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1400-2 sind nachstehend dargestellt, jedoch kann die Transformatorfolienwickler auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 1,400 mm |
| Maximal, fertig mit der Spirale. | 1,000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Höchstgehalt an Leitermaterial OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Ausdehnung der Folien-Decoiler: | Φ480 ~ 520 mm |
| Max. Gewicht der Spule: | 2,500KG |
| Schraubschraubern Größe | 80 × 80 × 1750 mm |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Zählbereich: | 0 bis 9999.9 |
| Gesamtgewicht: | 8000 Kilo |
| Abmessung ((LxWxH) | 5800x2850x2500 mm |

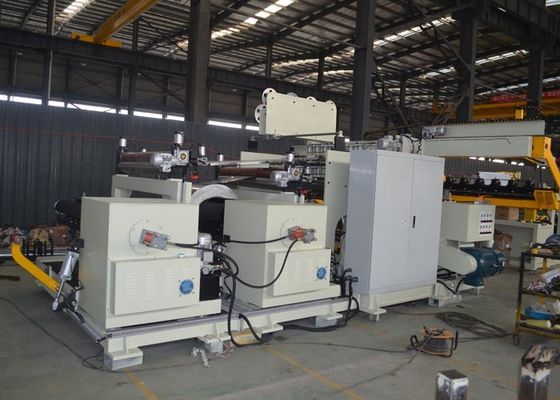

Abbildung 1: Vorderseite der Wickelmaschine BRJ1400-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1400-2
