Produktdetails:
Zahlung und Versand AGB:
|
| Prorduct-Name: | Transformatorfolienwickelmaschine | Funktion: | Filmbindung |
|---|---|---|---|
| Wickelnde Energie: | 45 kW | Windgeschwindigkeit: | 0 | 16 U/min |
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 4 Sätze | Gewährleistung: | 12 Monate |
| Hervorheben: | LV-Transformator-Folienwickler,Folienwickler,LV-Transformatorwindler |
||

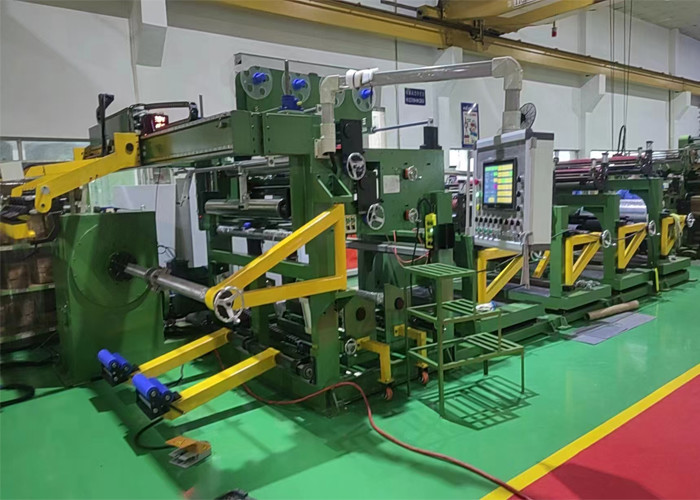

LV-Transformator-Folienwickler mit vier Folienentwicklern
Beschreibungmit einer Leistung von mehr als 50 kVA500-4
Die Transformatorfolie-Wicklungsmaschine BRJ1500-2 ist eine professionelle Folie-Blatt-Wicklungsmaschine. Die Transformatorfolie-Wicklungsmaschine kann Leiterfolie zum Herstellen von Folie-Spulen winden.Die Folienwickler kann die Folien mit einer maximalen Breite von 1500 mm wickelnMit vier Folieabwicklern kann die Transformatorfoliewicklerin maximal vier Schichten Folie abwickeln.Die Transformatorfolie Wicklungsmaschine ist mit TIG Schweiß-Einheit ausgestattet und kann Folien und Bus-Bar zusammen schweißenDie Transformatorfolie-Wicklungsmaschine kann mit PLC und HMI leicht bedient werden.
HauptcGegnermit einer Leistung von mehr als 50 kVA500-4
1Hauptrahmen
2. Wickeleinheit
3. Folienentwickler
4. Isolier-Entwickler
5. Endfüllstreifenfütterung
6. Reinigungssystem
7. Schneidsystem
8. Folienabschäubersystem
9- System zur Ausrichtung der Kanten
10. Automatisches Schweißgerät
11. Elektronische Steuerung
12Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 50 kVA500-4
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1500-4 sind nachstehend dargestellt, jedoch kann die Transformatorfolienwickler auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 1,500 mm |
| Maximal, fertig mit der Spirale. | 1,000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Höchstgehalt an Leitermaterial OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 4 Stück |
| Max. Gewicht der Spule: | 2,500KG |
| Schraubschraubern Größe | 80 × 80 × 1750 mm |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Zählbereich: | 0 bis 9999.9 |
| Gesamtgewicht: | 8000 Kilo |
| Abmessung ((LxWxH) | 5800x2850x2500 mm |
Abbildung 1: Vorderseite der Wickelmaschine BRJ1500-4
Abbildung 2: Rückseite der Wickelmaschine BRJ1500-4
