Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Folienwickler | Gebrauch: | wickelnde Folienspule |
|---|---|---|---|
| Folienbreite: | Maximum 200mm | Foliendicke: | 0,2 | 3mm |
| Motorleistung: | 4 kW | Folie decoiler: | Ein Satz |
| Schweißende Form: | 6 PCS | Garantiezeit: | 12 Monate |
| Hervorheben: | Trockene Transformator-Folien-Wickelmaschine,Schweißmaschine für die Wickelung von Folien mit Kaltdruck,Kupfertransformator-Folienwickler |
||
Kaltpresse Schweißung Kupferfolie Winder TrockentransformatorFolienWickelmaschine
Kurze Einführung der Transformatorfolienwickler BRJ200
Die Transformatorfolienwickler BRJ200 ist eine spezielle Ausrüstung zum Wickeln von kleinen Foliefolien mit einer Höchsthöhe von 200 mm.Die fertige Folie-Spule kann in Transformatoren und anderen ähnlichen Produkten verwendet werdenDie Transformatorfolienwickler ist mit einem Kaltpressschweißgerät ausgestattet, das verschiedene Materialien (Kupfer oder Aluminium) miteinander schweißen kann.Für das Schweißen von Folien mit unterschiedlicher Dicke und Busbars sind verschiedene Pressenformen vorhanden. Servomotoren werden verwendet, um die Präzision zu gewährleisten. Touchscreen ist für die Eingabe aller notwendigen Parameter, um die Maschine automatisch laufen zu lassen.hohe Automatisierung, hohe Präzision usw.
Hauptbestandteilemit einer Leistung von mehr als 100 W und:
1Hauptrahmen aus Eisen
2Zwei Folien-Entwickler
3. Druckwalzen
4. mit Servomotor
5. Zwei Isolationsdecoiler
6. Berichtigungssystem
7. Automatische Kaltpressschweißanlage
8. Pneumatische Einheit
9. Elektrische Steuerung
10Fußpedal
Technische Parametermit einer Leistung von mehr als 100 W und
Die typischen Standardspezifikationen der BRJ200 sind nachstehend dargestellt, und die Transformatorfolienwickelmaschine kann auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 200 mm |
| Höchstgeschwindigkeit der Fertigspule. : | Ø600 mm |
| Fertiggefertigte Spulenform: | Rund, oval und rechteckig |
| Material der Leiterfolie: | aus Kupfer oder Aluminium |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Identifizierungsnummer des Folienmaterials: | Ø500 mm |
| Folienmaterial OD: | ≤ Ø1000 mm |
| Folienentwickler Menge: | 1 Prozent |
| Ausdehnung der Folien-Decoiler: | mit einer Breite von mehr als 20 mm |
| Maximale Spulenmasse: | 1000 kg |
| Rectifizierungsmodus: | Fotoelektrische Sensorik |
| Reinigung: | Luftfahrzeuge |
| Abschleppen: | Luftfahrzeuge |
| Isolierungsabwickler Menge: | 2 Prozent |
| Isolierpapierspule OD.: | ≤ Ø400 mm |
| Identifizierung der Isolationspapierspule: | Ø76 mm |
| Ausdehnungsbereich des Isolationsdecoilers: | Ø73 ̊78 mm |
| Drehgeschwindigkeit: | 035 Umdrehungen pro Minute |
| Hauptmotorleistung: | 4 kW |
| Schweißdruck: | 200 KN |
| Kaltschweißvorrichtung: | 1 Satz |
| Positionierungsvorrichtung für die Busbar: | 1 Satz |
| Elektrische Schleifvorrichtung: | 1 Satz |
| Kühlschweißform: | 6 Stück |
| Steuerungssystem: | PLC |
| Betriebsschnittstelle: | Berührungsschirm |
| Zählbereich: | 0 bis 9999.9 |

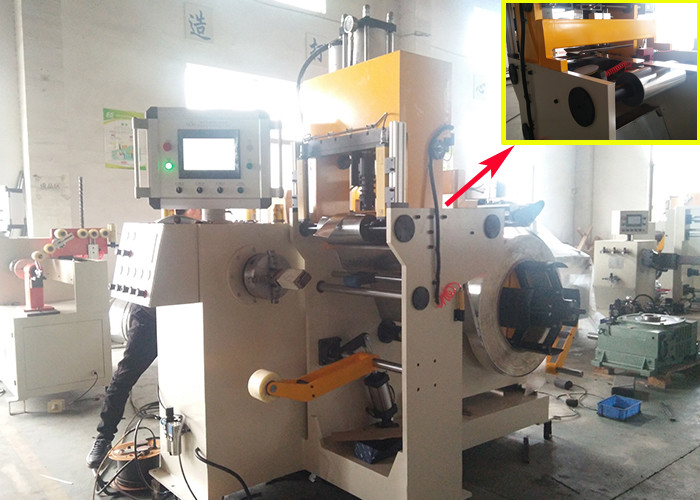

Abbildung 1: Transformatorfolienwickler BRJ200 in voller Sicht
Abbildung 1: Seitenansicht der Transformatorfolienwickler BRJ200
