Kupferfolienwickler Niederspannungstransformator Folienwickler
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | transformer foil winding machine | Function: | winding film foil |
|---|---|---|---|
| Hauptstrom: | 22 kW | Rotating speed: | 0 ~ 18 rpm |
| Cu foil thickness: | 0.2 ~ 2.0mm | Al foil thickness: | 0.3 ~ 3.0mm |
| Foil decoiler: | 2 sets | Warranty: | 12 months |
Kupferfolienwindler NiederspannungTransformator-Folienwickler
Beschreibungmit einer Leistung von mehr als 10 Watt,
Transformatorfolienwickler BRJ1400-2 ist eine spezielle Folienwicklausrüstung zur Wicklung von Transformatorspulen aus Gusseharz.Die Wickelmaschine kann sowohl Kupferfolie als auch Aluminiumfolie wickeln. Mit zwei Folie- und zwei Isolationspapier-Entwicklern kann die Folie-Wicklungsmaschine eine oder zwei Schichten Folie und eine oder zwei Schichten Isolationspapier gleichzeitig behandeln.Die Transformatorfolie Wicklungsmaschine ist mit TIG Schweiß-Einheit für Schweißen Folie und Bus-Stäbe zusammenDas Steuerungssystem der Folienwickler basiert auf der PLC. Die Transformatorfolienwickler verfügt über eine einfache Bedienung usw.
HauptcGegnermit einer Leistung von mehr als 10 Watt,
1Hauptrahmen
2. Wickeleinheit
3. Folienentwickler
4. Isolier-Entwickler
5. Endfüllstreifenfütterung
6. Reinigungssystem
7. Schneidsystem
8. Folienabschäubersystem
9- System zur Ausrichtung der Kanten
10. Automatisches Schweißgerät
11. Elektronische Steuerung
12Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 10 Watt,
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1400-2 sind nachstehend dargestellt, und die Transformatorfolienwickler kann auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 1,400 mm |
| Maximal, fertig mit der Spirale. | 1,000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Höchstgehalt an Leitermaterial OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Ausdehnung der Folien-Decoiler: | Φ480 ~ 520 mm |
| Max. Gewicht der Spule: | 2,500KG |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Zählbereich: | 0 bis 9999.9 |

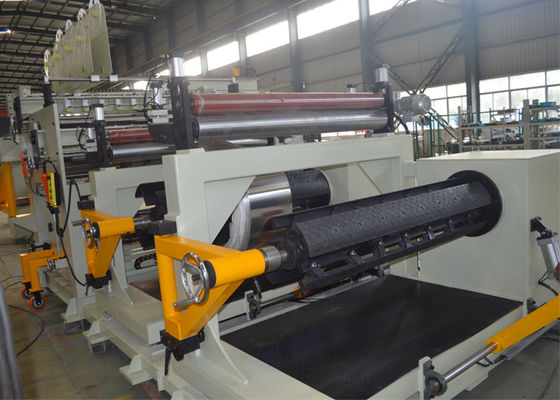

Abbildung 1: Vorderseite der Wickelmaschine BRJ1400-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1400-2
