Automatische Folienfilmwickler-Transformator-Folienwicklermaschine
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Transformatorfolienwickelmaschine
Folienbreite: 200 ~ 700 mm
Folie decoiler: 1 PC
Drehzahl: 0 | 26 U/min
Machin-Farbe: Optional
Gewährleistung: 12 Monate
Isolierung decoiler: 2 PCs
Cutter: 1 PC
Grundinformation
Herkunftsort: China
Markenname: STT
Zertifizierung: CE
Modellnummer: BRJ700
Zahlung und Versand AGB
Verpackung Informationen: Seaworthy Packing
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/t, l/c
Versorgungsmaterial-Fähigkeit: 100 Stück pro Jahr
Produkt-Beschreibung

Niederspannungstransformator-Folienwickler-Folienwindler



BeschreibungTransformator Folienwickler BRJ700



Transformator Folienwickler BRJ700 istDiese Art von Folienwickler wird hauptsächlich zur Wickelung beiderOberfolieund AluminiumfolieDie Transformatorfolie-Wicklungsmaschine ist mit einem Folie-Entwickler und zwei Isolations-Entwicklern ausgestattet.mit einer Breite von mehr als 20 mm,eine SchichtFolienleiter undein oder zwei Schichten Isolationspapier. Die Transformatorfolienwickelmaschine ist auch mit einer TIG-Schweißanlage ausgestattet, diekann Folien mit Busbar zusammenschweißen.Mit einem Steuerungssystem, das auf PLC und HMI basiert, ist es sehr einfach, die Folienwickler zu bedienen.




Schnell!dEtapel vonTransformator Folienwickler BRJ700


  • Wickelfolien mit einer Höchstbreite von 700 mm
  • Verpackung aus Spinnstoff
  • Leiterfolie mit ID 500 mm und maximal OD 1000 mm
  • TIG-Schweißanlage
  • Druckwalzen
  • angepasste Farbe



Technische pArametern vonTransformator Folienwickler BRJ700



Typische Normspezifikationen vonTransformator Folienwickler BRJ700sind nachstehend dargestellt: undDieTransformator Auch eine Folienwicklermaschine kann nach Wunsch hergestellt werden.

Breite der Folie:

200 ~700 mm

Max. Fertiggefertigte Spule Überdosis:

Ø800 mm

Fertiggefertigte Spulenform:

oval, kreisförmig und rechteckig

Material der Leiterfolie OD.:

Ø1,000 mm, maximal

Material-ID der Leiterfolie:

Ø500 mm

Folienentwickler Zahl:

1 pc

Folienentwickler Länge:

750 mm

EinwicklungSchacht Größe:

60 ×60 ×1050 mm

Schweißmodus:

TIG, 350A

Nummer des Isolationsdecoilers:

2Sätze

Isolierungsschacht:

Erweiterbar (pneumatische Öffnungs-/Schließung)

Endfüllbandzufuhr:

6 Stück

Grenz-Ausrichtungssystem:

Fotoelektrische Sensorik

Steuerungssystem:

PLC

Benutzeroberfläche

10 Zoll (254 mm) Touchscreen

Zählbereich:

0 bis 9999.9

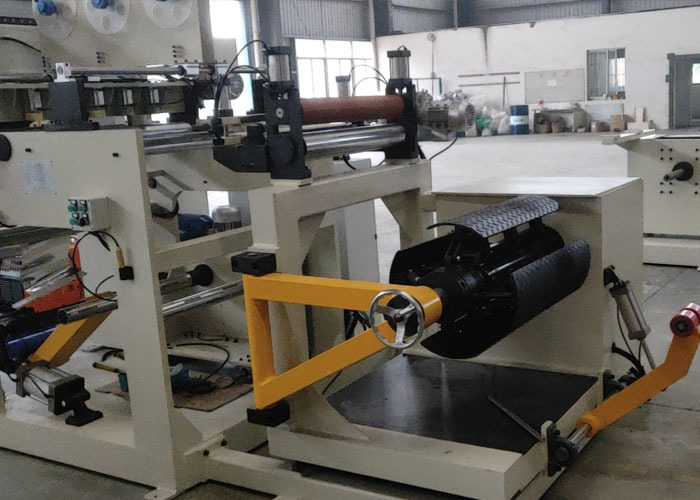

Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 1
Abbildung 1: Vorderseite der Transformatorfolienwickler BRJ700

Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 2
Abbildung 2 :Seitenansicht der Transformatorfolienwickler BRJ700


Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 3Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 4Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 5Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 6Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 7
Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 8Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 9Automatische Folienfilmwickler-Transformator-Folienwicklermaschine 10
