Stapel- und Kipptisch für hydraulische Transformatorkerne (FZT-3T)

Produktübersicht

DerAutomatischer hydraulischer Stapeltisch FZT-3Tist eine Premium-Werkstattlösung, die speziell für die Montage und Handhabung von Transformator-Eisenkernen entwickelt wurde.

Mit einem robusten3.000 kg (3 Tonnen)Aufgrund ihrer Tragfähigkeit ermöglicht diese Plattform dem Bediener, Kernbleche problemlos horizontal zu stapeln. Sobald das Stapeln abgeschlossen ist, kippt das integrierte Hydrauliksystem die gesamte Baugruppe sanft nach oben90°So können Brückenkräne oder Hebegeräte den fertigen Kern sicher und mühelos entfernen. Diese Ausrüstung reduziert die Arbeitsintensität erheblich, schützt die Kerngeometrie und erhöht die Montageeffizienz.

Hauptmerkmale und Vorteile

• Sanftes hydraulisches Kippen:Angetrieben von einer Hochleistungs-Hydraulikstation wechselt der Tisch nahtlos und ruckfrei von 0° auf 90° und gewährleistet so die Integrität des gestapelten Kerns.

• Stufenlose Geschwindigkeitsregulierung:Verfügt über eine einstellbare Kippgeschwindigkeit (bis zu 90°/min), sodass der Bediener den Wendevorgang basierend auf dem Gewicht und der Größe des Kerns präzise steuern kann.

• Flexibles Säulendesign:Der Abstand zwischen den Stützsäulen ist vollständig einstellbar, sodass der Tisch an verschiedene Transformatorkernabmessungen angepasst werden kann.

• Sicher und benutzerfreundlich:Ausgestattet mit einem intuitiven Bedienfeld und hochpräzisen Linearführungen für einen äußerst stabilen, zuverlässigen und sicheren täglichen Betrieb.

Systemkonfiguration und Hauptkomponenten

Die FZT-3T-Kernmontagelinie besteht aus 4 hochwertigen Modulen:

1. Hochleistungs-Hauptrahmen:Starre, geschweißte Stahlkonstruktion, die eine Durchbiegung bei maximaler Belastung verhindert.

2. Premium-Hydraulikstation:Liefert stabile, leckagefreie Leistung für den 90-Grad-Kippmechanismus.

3. Hochpräzise Linearführung:Gewährleistet eine reibungslose, parallele Bewegung während der Einrichtung und des Betriebs.

4. Zentralisiertes Bedienfeld:Einfache, ergonomische Benutzeroberfläche für sichere und mühelose Bedienung.

Technische Spezifikationen

Notiz:Die unten aufgeführten Parameter stellen die Standardkonfiguration des FZT-3T dar. Wir bieten vollständig anpassbare Tischgrößen, Gewichtskapazitäten und Lackfarben, um sie an Ihre spezifischen Anlagenanforderungen anzupassen.

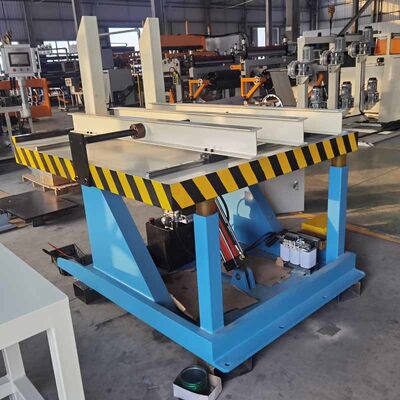

Abb. 1: Gesamtansicht des Transformatorkern-Stapeltisches FZT-3T

Abb. 2: Transformatorkern-Stapeltisch FZT-3Ts Handsteuerung
