Name: JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine
Brand: Suzhou Tronsing Technology Co., Ltd
SKU: JJ-BRJ600-2
Price: 30,000.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name: Transformatorfolienwickelmaschine

Verwendung: Wickeltransformator-Folienwicklung

Cu Folienstärke: 0,2 - 2,0 mm

Al -Folie -Dicke: 0,3 - 3,0 mm

Decoiler-Zahl: Zwei Stücke

Abwicklerdurchmesser: 480 ~ 520mm

Wickelkraft: 11 kW

Maschinenfarbe: Optional

Grundinformation

Herkunftsort: China

Markenname: STT/Zhutang

Zertifizierung: CE

Modellnummer: JJ-BRJ600-2

Zahlung und Versand AGB

Verpackung Informationen: Seemäßige Verpackung

Lieferzeit: 45 Tage

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 100 Sätze pro Jahr

Galerie

JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine

Produkt-Beschreibung

JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine

Produktübersicht

Die Folienwickelmaschine JJ-BRJ600-2 ist eine kostengünstige, benutzerfreundliche Folienwickelmaschine, die speziell für Transformatorenfolienwickelanwendungen entwickelt wurde. Mit einem vereinfachten und kompakten Strukturdesign liefert diese Art von Folienwickelmaschine eine stabile und zuverlässige Wickelleistung und senkt gleichzeitig die Beschaffungs- und Betriebskosten, was sie zu einer idealen Wahl für die Transformatorenproduktion unterschiedlicher Größen macht.

Die Folienwickelmaschine kann ein oder zwei Lagen Kupfer- oder Aluminiumfolie mit einer maximalen Breite von 600 mm wickeln und unterstützt das synchrone Wickeln von Isolierpapier und Folienmaterialien, um die grundlegenden Anforderungen an die Transformatorenisolation und den Wickelprozess zu erfüllen. Sie ist mit einem manuellen mechanischen Rektifizierungssystem ausgestattet, um eine präzise Folienausrichtung während des Betriebs zu gewährleisten. Die Fußpedalsteuerung ermöglicht eine bequeme Start-/Stopp-Bedienung und einen Wechsel der Vorwärts-/Rückwärtsrotation. Mit der Sanftanlauffunktion und der reibungslosen Betriebsleistung zeichnet sich die Maschine durch einfache Bedienung, geringe Ausfallrate und hohe Arbeitsstabilität aus.

Hauptstrukturkomponenten

Die gesamte Folienwickelmaschine verfügt über eine modulare Montagestruktur für einfache Wartung und tägliche Instandhaltung. Die Kernkomponenten sind wie folgt aufgelistet:

Integrierter Hauptrahmen (robust und langlebig, stabile Lastaufnahme)
Folienabwickeleinheiten (2 Sätze)
Präzisionswickeleinheit
Isolierpapierabwickeleinheiten (2 Sätze)
Pneumatische Steuereinrichtungen
Elektrisches Steuersystem
Mechanisches Rektifizierungssystem

Technische Parameter

Die folgenden sind die Standard-technischen Spezifikationen der Folienwickelmaschine JJ-BRJ600-2. Alle Parameter könnenkundenspezifisch angepasst und eingestelltwerden, entsprechend den tatsächlichen Produktionsanforderungen der Kunden.

Artikel	Technische Spezifikation
Anwendbares Folienmaterial	Kupferfolie, Aluminiumfolie
Max. Folienbreite	600mm
Dickenbereich Aluminiumfolie	0,3mm - 3,0mm
Dickenbereich Kupferfolie	0,2mm - 2,0mm
Max. Fertigwickeldurchmesser	Ø800mm
Form des Fertigwickels	Rechteck, Oval, Kreis
Außendurchmesser des Folienmaterials	Ø1000mm
Innendurchmesser des Folienmaterials	Ø500mm
Anzahl der Folienabwickler	2 Sätze
Einstellbarer Durchmesser des Folienabwicklers	Ø480mm - Ø520mm
Max. Tragfähigkeit des Abwicklers	800kg
Anzahl der Isolierpapierabwickler	2 Sätze (pneumatisch erweiterbarer Typ)
Außendurchmesser des Isolierpapiers	≤Ø400mm
Innendurchmesser des Isolierpapiers	Ø76mm
Max. Breite des Isolierpapiers	650mm
Leistung des Hauptmotors	11kW
Drehzahlbereich	0 - 26 U/min
Rektifizierungsmodus	Manuelle mechanische Rektifizierung
Zählbereich der Umdrehungen	0 - 9999,9 Umdrehungen

Kernvorteile

Kostengünstig & Praktisch: Vereinfachte Struktur ohne überflüssiges Design, reduziert Investitions- und Wartungskosten, geeignet für die Massenproduktion konventioneller Wickelgüter.
Stabiles & Präzises Wickeln: Ausgestattet mit einem mechanischen Rektifizierungssystem zur effektiven Korrektur von Folienabweichungen, das saubere und gleichmäßige Wickelfertigprodukte gewährleistet.
Humanisierte Bedienung: Fußpedalsteuerung ermöglicht Ein-Tasten-Start/Stopp und Vorwärts-/Rückwärtswechsel; Sanftanlaufdesign vermeidet Materialschäden durch plötzliche Geschwindigkeitsänderungen.
Starke Kompatibilität: Anpassungsfähig an Kupfer-/Aluminiumfolie und passendes Isolierpapier, unterstützt mehrere Wickelformen, mit anpassbaren Parametern für vielfältige Produktionsanforderungen.

JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine

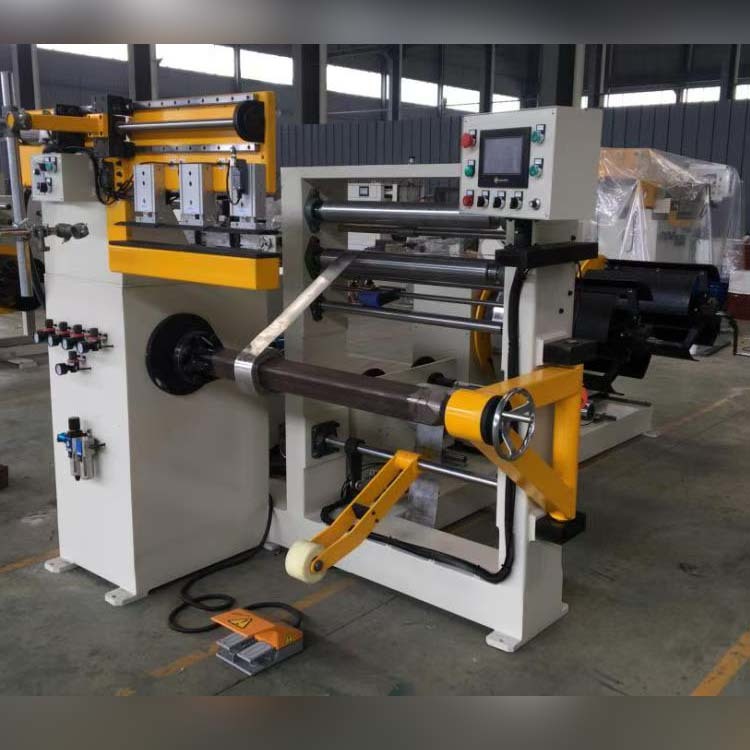

Abb. 1: Gesamtansicht der Transformatorenfolienwickelmaschine JJ-BRJ600-2

JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine

Abb. 2: Folienabwickler der Transformatorenfolienwickelmaschine JJ-BRJ600-2

JJ-BRJ600-2 Einfache kundenspezifische Kupfer-/Aluminiumfolienwickelmaschine

Größe und Tag:
