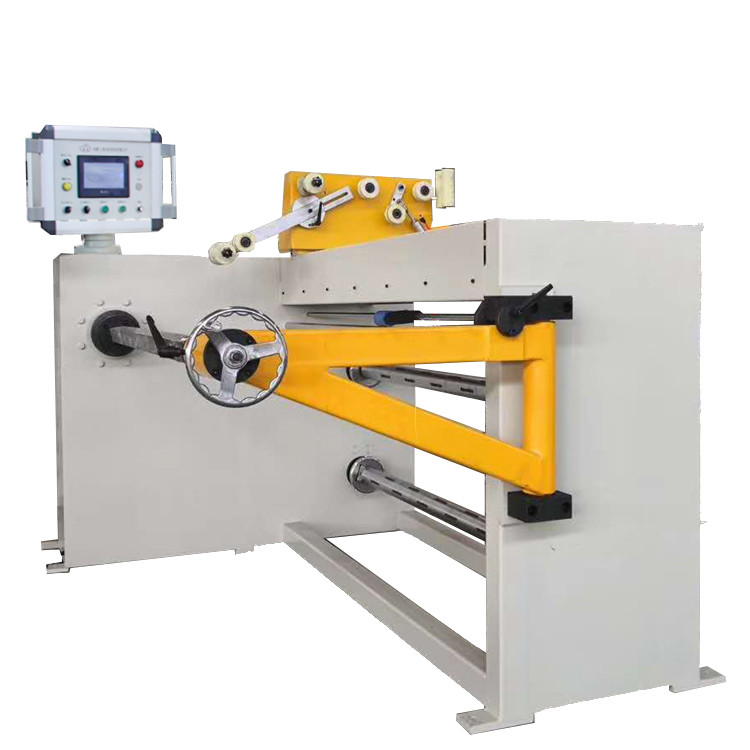

Beschreibung der Transformatorspulenwickelmaschine ZPX1200

Transformatorspulenwickelmaschine ZPX1200 ist eine von Hochleistungstransformatorspulenwickelmaschinen. Die Transformatorspulenwickelmaschine kann benutzt werden, um Öltransformatorspule mit maximaler Höhe 1200mm zu wickeln. Die Transformatorspulenwickelmaschine wird mit einer Drahtführung versehen, um den Draht zu legen. Servomotor wird benutzt, um die Drahtführung zu fahren, die der Präzision und der Zuverlässigkeit garantiert. Die Transformatorspulenwickelmaschine kennzeichnet das langsame Beginnen, Laufruhe, hohe Automatisierung, volle Funktionen und starke treibende Kraft, etc.

Hauptkomponenten der Transformatorspulenwickelmaschine

1. Großrechner

2. Wickelnde Einheit

3. Automatischer Draht, der Einheit legt

4. Isolierung decoiler

5. Elektronisches Kontrollsystem

6. Druckluftanlage

Technische Parameter der Transformatorspulenwickelmaschine

Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX1200 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.

Mittelhöhe: 900mm

Wellenlänge: 1500mm

Max. Winding Width: 1200mm

Wickelnde Energie: 5.5Kw

Windgeschwindigkeit: 0-80 U/min

Geschwindigkeits-Regelung: Variable Frequenz und stepless Geschwindigkeitsregelung

Max. Flachdraht-Größe: 5X12mm

Runddraht-Durchmesser: 0,3 - 5.0mm

Max. Finished Coil Od.: 800mm

Max. Belastbarkeit: 700kg

Automatischer Draht, der Funktion legt: Min. verbreitete Neigung 0.01mm

Zählung des Modus: zählende Stelle 5,

Max. Numbers der Drehungs-Voreinstellung: 9999,9

Zählung der Drehungs-Strecke: 0 - 9999,9
