Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Folienwickelmaschine | Anwendung: | wickelnde Folienspulen |
|---|---|---|---|
| Custreifenstärke: | 0.2 - 2.0mm | Alstreifenstärke: | 0.3 - 3.0mm |
| Schweißen: | kaltes Presseschweißen | Schweißende Form: | 6 Stk |
| Farbe: | Wie verlangt | Garantie: | 12 Monate |
| Hervorheben: | Automatische Drahtwickelmaschine der kalten Presse,3.0mm kleine Transformatorwickelmaschine,Drahtwickelmaschine-Leiterkupfer STT automatisches |
||
Automatische kalte Presse-schweißende Leiter-Kupfer-Folien-Wickelmaschine
Beschreibung der kupfernen Folienwickelmaschine BRJ200
Ist schweißende kupferne Folienwickelmaschine BRJ200 der automatischen kalten Presse ein engagierter Reaktor oder ein Transformator, die Geräte herstellen. Die Art der kupfernen Folienwickelmaschine kann für das Wickeln der kupfernen Folie und der Aluminiumfolie verwendet werden, um Transformator- oder Reaktorfolienspulen und andere ähnliche Produkte zu machen. Mit der schweißenden Einheit der kalten Presse kann die kupferne Folienwickelmaschine Folie und Hauptleitungsträger zusammen schweißen. Die kupferne Folienwickelmaschine wird mit versehen, Motor zu trennen, um die Folie zu wickeln, die der Präzision der Wicklung garantiert.
Hauptkomponenten der kupfernen Folienwickelmaschine
1. Großrechner
2. Vereiteln Sie Leiter decoiler
3. Rolle
4. Wickelnde Einheit
5. Isolierung decoiler
6. Photoelektrischer Sensor
7. Schweißende Einheit der kalten Presse
8. Pneumatische Einheit
Technische Parameter der kupfernen Folienwickelmaschine
Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ200 werden unten gezeigt, jedoch kann die kupferne Folienwickelmaschine als verlangt worden auch hergestellt werden.
| Maximale Folienbreite: | 200mm |
| Max. Axial Length (einschließlich Anschlussleitung): | 350mm |
| Fertiges Spule Od. (Excl. Sammelschiene): | Ø 600mm |
| Fertiges Spule Od. (einschließlich Sammelschiene): | Ø 700mm |
| Fertige Spule Form: | Kreis, Oval und Rechteck etc. |
| Leiter Material: | Kupferner oder Aluminiumstreifen |
| Cu-Folien-Stärke: | 0,2 | 2.0mm |
| Al Foil Thickness: | 0,3 | 3.0mm |
| Vereiteln Sie materielle Identifikation: | Ø 500mm |
| Vereiteln Sie materielles Od.: | Ø 1000mm, Maximum |
| Folie Decoiler-Zahl: | PC 1 |
| Folie Decoiler-Länge: | 250mm |
| Erweiterungsstrecke Folie Decoiler: | Ø 420-520mm |
| Maximales Spulen-Gewicht: | 750kg |
| Korrektur des Modus: | Photoelektrische Abfragung |
| Isolierung Papier-Decoiler-Zahl: | 1set |
| Isolierungs-Papierspule Od.: | Ø 400mm, Maximum |
| Isolierungs-Papierspule Identifikation: | Ø 76mm |
| Isolierung Decoiler-Breite | 250mm |
| Isolierung Papier-Decoiler-Welle: | Dehnbar (pneumatisch öffnen Sie sich,/nahe Aktion) |
| Windgeschwindigkeit: | 0 | 60RPM |
| Wickelnde Energie des Servomotors: | 5.5kw |
| Schweißendes Gerät: | Kaltschweißen |
| Programmierungsart: | PLC |
| Operations-Schnittstelle: | Touch Screen |

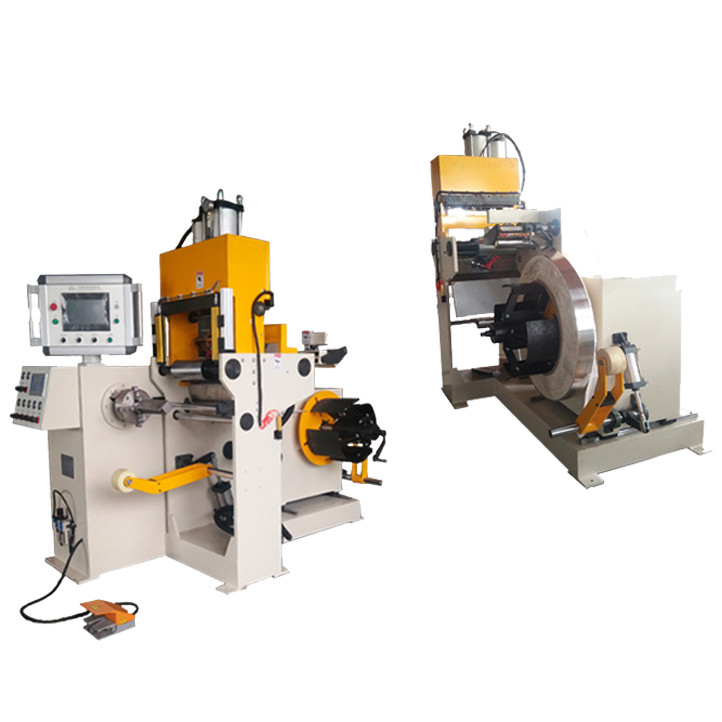

Abb. 1: Kupferne voll- Ansicht der Folienwickelmaschine BRJ200
Abb. 2: Kupferne Rückseitenansicht der Folienwickelmaschine BRJ200
