Zweidrahtführer-automatische Transformator-Wickelmaschine für Spule

Zweidrahtführer-automatischer Transformator-Spulen-Wickelmaschine-Draht Máquina de Bobinado

Beschreibung der Transformatorspulenwickelmaschine ZPX500-2

Transformatorspulenwickelmaschine ZPX500-2 ist ein Modell hohe effektive Winde, das benutzt werden kann, um zwei Spulen sofort zu wickeln. Die Transformatorspulenwickelmaschine kann benutzt werden, um Runddraht und Flachdraht zu wickeln. Die Drahtführung angetrieben durch einen Servomotor. Servomotor kann der Präzision des Bewegens der Drahtführung garantieren. Mit einem Touch Screen können die Parameter von Produkten Input leicht sein. Es ist sehr einfach, die Transformatorspulenwickelmaschine zu benützen.

Hauptmerkmale der Transformatorspulenwickelmaschine ZPX500-2

• langsames Beginnen
• Laufruhe
• volle Funktion
• hohe Automatisierung
• Einfach zu benützen
• Humanisierter Entwurf
• Touch Screen

Hauptparameter der Transformatorspulenwickelmaschine ZPX500-2

Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX500-2 werden unten gezeigt, jedoch können diese geändert werden, wie verlangt worden.

• Mittelhöhe 900mm
• Maximale PC der Spulenwunde 2
• Maximum pro Spulenhöhe 500mm
• Maximales fertiges Spule Od Φ800mm
• Windgeschwindigkeit 0 | 160rpm
• Runddraht Φ0.3 | Φ5.0mm
• Maximaler Flachdraht 5x12mm
• Zählung von Strecke 0-9999.99
• Programmzahl mehr als 50 PC

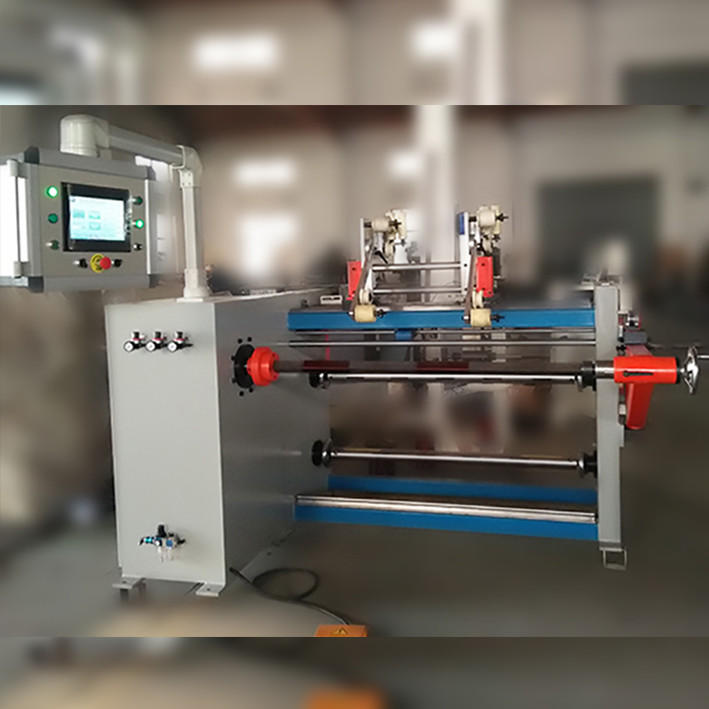

Abb. 1: Vorderansicht der Transformatorspulenwickelmaschine ZPX500-2

Abb. 2: Drahtführung der Transformatorspulen-Wickelmaschine ZPX500-2
