| Produktname: | Transformatorspulenwickelmaschine | Farbe: | wie verlangt |
|---|---|---|---|
| ANWENDUNG: | Wickeldrahtspule | Kontrollsystem: | PLC |
| Leiter Material: | kupferner oder Aluminiumdraht | Draht-Art: | Ebene oder Runddraht |
| Motor: | 5.5kw | Garantie: | 1-jährig |
| Hervorheben: | Selbstkupferdraht-Wickelmaschine,Aluminiumdraht-Transformator-Spulen-Winde,Kupferdraht-Transformator-Spulen-Winde |
||
Automatische Kupfer-und Aluminiumdraht-Winden-Öl-Transformator-Spulen-Wickelmaschine
Beschreibung der Transformatorspulenwickelmaschine ZPX1000
Automatische Transformatorspulenwickelmaschine ZPX1000, Maquinas Bobinadoras de Transformadores, automatische Drahtlegen und -spannungstechnologien annehmend, kann benutzt werden, um verschiedene Formen von Spulen, wie Runde und so weiter zu wickeln, Rechteck. Die gedrehten Spulen können in den Transformatoren und in anderen ähnlichen Produkten benutzt werden. Die Transformatorspulenwickelmaschine wird mit wickelndem Hauptmotor, der automatische Draht versehen, der Einheit, Schichtisolierungseinheit, justierbare Profiteinheit der Spannung, Druckluftanlage legt, basierte PLC Kontrollsystem, und Servomotoren, etc. PLC stellt die Maschine sind programmierbar her, die Reichtum die Funktionen der Maschine. Die Transformatorspulenwickelmaschine kennzeichnet das langsame Beginnen, Laufruhe, hohe Automatisierung, volle Funktionen und starke treibende Kraft, etc.
Hauptkomponenten der Transformatorspulenwickelmaschine ZPX1000
1. Großrechner
2. Wickelnde Einheit
3. Automatischer Draht, der Einheit legt
4. Isolierung decoiler
5. Elektronisches Kontrollsystem
6. Druckluftanlage
Technische Parameter der Transformatorspulenwickelmaschine ZPX1000
Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX1000 werden unten gezeigt, jedoch kann die Transformatorspulenwickelmaschine auch manufacctured, wie verlangt.
| Mittelhöhe: | 900mm |
| Wellenlänge: | 1300mm |
| Max. Winding Width: | 1000mm |
| Wickelnde Energie: | 5.5Kw |
| Windgeschwindigkeit: | 0 | 160 U/min |
| Geschwindigkeits-Regelung: | stepless Geschwindigkeitsregelung |
| Max. Flachdraht-Größe: | 5X12mm |
| Runddraht-Durchmesser: | Φ0.3 | Φ5.0mm |
| Max. Finished Coil Od.: | 800mm |
| Max. Belastbarkeit: | 700kg |
| Automatischer Draht, der Funktion legt: | Min. verbreitete Neigung 0.01mm |
| Zählung des Modus: | Zählung 5-digit |
| Max. Numbers der Drehungs-Voreinstellung: | 9999,9 |
| Zählung der Drehungs-Strecke: | 0 | 9999,9 |

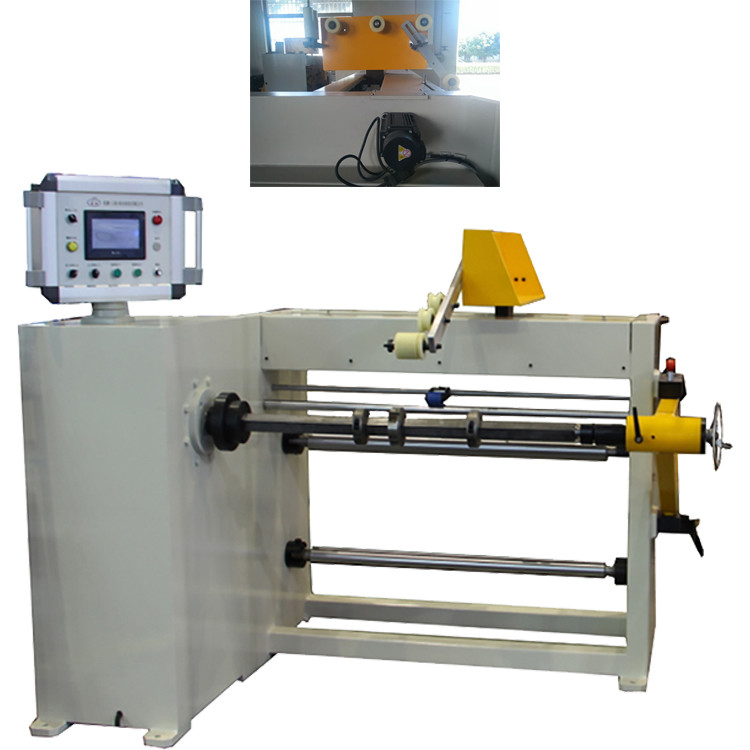

Abb. 1: Vorderansicht der Transformatorspulenwickelmaschine ZPX1000
Abb. 2: Drahtführung der Transformatorspulen-Wickelmaschine ZPX1000 angetrieben durch sero Motor
