Ölgeschützte Transformator-Spulen-Winde halb automatisch

Transformator-Spulen-Wickelmaschine Chinas fabrikmäßig hergestellte halb automatische ölgeschützte

Beschreibung der Transformatorspulenwickelmaschine GDY-1T

Halb automatische Transformatorspulenwickelmaschine GDY-1T ist ein einfaches und billiges Modell von Transformatorspulenwickelmaschinen. Diese Art der Transformatorspulenwickelmaschine kann kupferne und Aluminiumebene und Runddraht wickeln. Die Transformatorspulenwickelmaschine ist für das Wickeln von verschiedenen Spezifikationen von kupfernen und Aluminiumdrahtringen passend. Diese Spulen können in Hochspg- und LV-Transformatoren und in anderen ähnlichen Produkten benutzt werden. Die Transformatorspulenwickelmaschine wird mit einem digitalen entgegen Zählung die Anzahl von Drehungen versehen und die Zahl des Drehens kann eingestellt werden. Die Zählungsaufzeichnung und der Parameterinput können im Falle des Ausschaltens gespart werden. Die Maschine hat zwei - Geschwindigkeitsgänge, ist die Windgeschwindigkeit 0 | 50rpm im ersten Gang und die Windgeschwindigkeit ist 50 | 200 U/min im hohen Gang. Außerdem kann die Windgeschwindigkeit in jedem Gang durch einen Potenziometer auf dem Brett justiertes stepless sein. Die drehende Richtung (vorwärts/Rückseite) kann durch das Fußpedal geschaltet werden.

Hauptkomponenten der Transformatorspulenwickelmaschine GDY-1T

1. Großrechner, Stahlgeschweißt und sehr stark

2. Getriebe, Gänge und Kardanwelle

3. Reitstock, kann es Lebermitte oder -sockel sein,

4. Elektrischer Schaltschrank, in diesem Kabinett, dort ist VFD und andere Komponenten.

5. Fußpedal, kann es die drehende Richtung schalten

Hauptparameter der Transformatorspulenwickelmaschine GDY-1T

Typische Standardspezifikationen von GDY-1T werden unten gezeigt, jedoch kann die Transformatorspulenwickelmaschine als verlangt worden auch hergestellt werden.

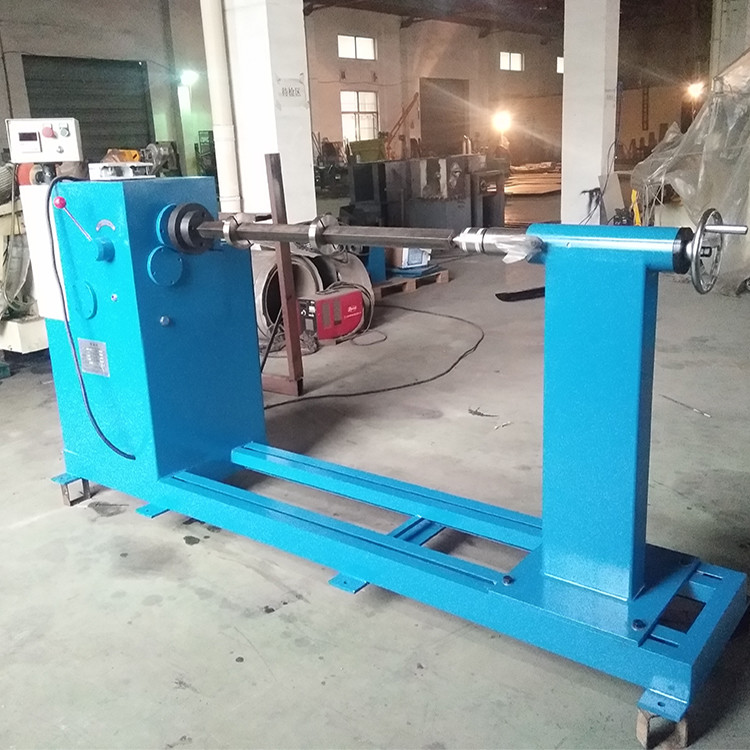

Abb. 1: Voll- Ansicht der Transformatorspulen-Wickelmaschine GDY-1T

Abb. 2: Reitstock der Transformatorspulen-Wickelmaschine GDY-1T
