Automatische Transformator-Drahtring-Wickelmaschine PLC-Steuerung

Fabrik-Lieferanten-automatische Transformator-Drahtring-Wickelmaschine PLC-Steuerung

Beschreibung der Transformatorspulenwickelmaschine ZPX400

Transformatorspulenwickelmaschine ZPX400 ist eine unserer elektrischen Förderanlage, die hauptsächlich ist, damit wickelnder Kupfer- oder Aluminiumdraht Transformatorspulen oder andere ähnliche Produkte macht. Mit Motor 2.2kw kann diese Art der Transformatorspulenwickelmaschine verwendet werden, um nicht nur Runddraht aber auch Flachdraht zu wickeln. Die Transformatorspulenwickelmaschine wird mit einer Drahtführung für das Legen des Drahtes beim Wickeln versehen, und die maximale Querlänge der Drahtführung ist 400mm. Die Drahtführung angetrieben durch einen Servomotor 750w, der der beweglichen Präzision der Drahtführung garantiert. Die Transformatorspulenwickelmaschine kennzeichnet das langsame Beginnen, Laufruhe und einfache Operation etc.

Schnelle Details der Transformatorspulenwickelmaschine ZPX400

• Motor 2.2kw
• Maximale Windgeschwindigkeit 200rpm
• PLC basierte Kontrollsystem
• Wickelnde Ebene oder Runddraht
• Druckluftanlage
• Fußpedal

Technische Parameter der Transformatorspulenwickelmaschine ZPX400

Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX400 werden unten gezeigt, jedoch kann die Transformatorspulenwickelmaschine als verlangt worden auch hergestellt werden.

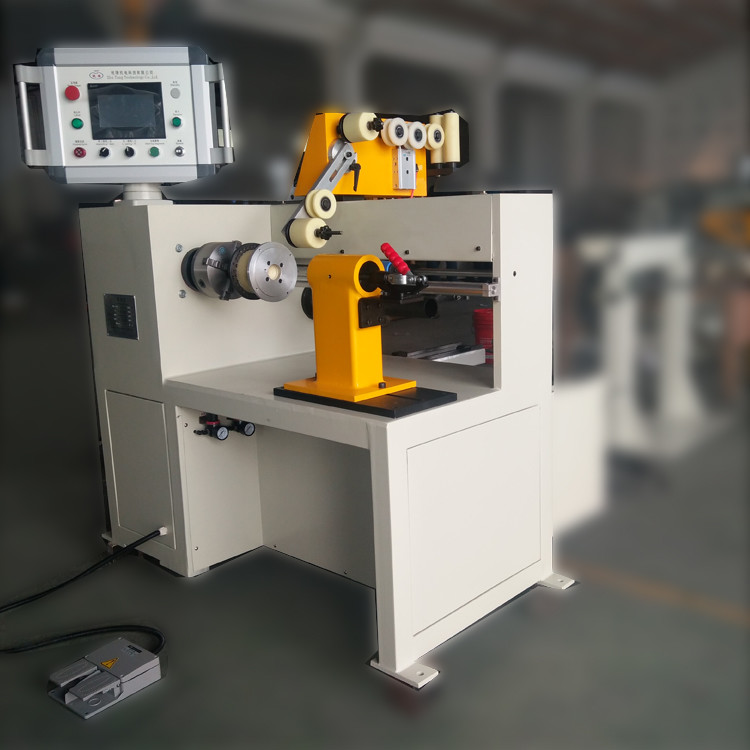

Abb. 1: Vorderansicht der Transformatorspulenwickelmaschine ZPX400

Abb. 2: Backenfutter der Transformatorspulen-Wickelmaschine ZPX400 4
