| Produktname: | Wickelmaschine für Transformatorspulen | Verwendungszweck: | Wickeldrahtspule |
|---|---|---|---|
| Maximale Wickelbreite: | 800mm | Wickelgeschwindigkeit: | 0 ~ 160 U/min |
| Kontrollsystem: | SPS | Garantie: | ein Jahr |
| Wickelmotor: | 4kw | Servomotor: | 0,75kw |
| Hervorheben: | Programmierbare Spulenherstellungsausrüstung,SPS-Transformator-Spulenwickelausrüstung,Transformator-Spulenwickelausrüstung 4kw |
||
Programmierbare Spulenherstellungsgeräte SPS-Steuertransformator-Spulenwickelmaschine
Beschreibungder Transformatorspulenwickelmaschine ZPX800
Die Transformatorspulenwickelmaschine ZPX800 ist eine der Drahtspulenherstellungsanlagen, die sowohl Runddrähte als auch Flachdrähte wickeln kann.Die Wickelmaschine für Transformatorspulen kann zum Wickeln von Transformatorspulen oder anderen ähnlichen Produkten verwendet werden.Die maximale Spulenhöhe, mit der die Transformatorspulenwickelmaschine gewickelt werden kann, beträgt 800 mm.Mit einem 4-kW-Motor kann die Transformator-Spulenwickelmaschine genügend Drehmoment liefern, um die Wickelwelle anzutreiben.Mit einem auf SPS basierenden Steuerungssystem und einem Touchscreen kann die Wickelmaschine für Transformatorspulen durch verschiedene Programme umfangreiche Funktionen bereitstellen und einfach bedient werden.Die Transformatorspulenwickelmaschine zeichnet sich durch langsames Anlaufen, ruhigen Lauf und großes Drehmoment usw.
Haupteigenschaftender Transformatorspulenwickelmaschine ZPX800
HauptsächlichpParameterder Transformatorspulenwickelmaschine ZPX800
Das Folgende sind die Standardspezifikationen der Transformatorspulenwickelmaschine ZPX800, die Spulenwickelmaschine kann jedoch nach Bedarf modifiziert werden.
| Höhe der Wickelwellenmitte vom Boden: | 900mm |
| Größe der Wickelwelle: | 40x40x1100mm |
| Maximale Wickelbreite: | 800mm |
| Wicklungsmotorleistung: | 4kw |
| Wickelgeschwindigkeit: | 0 ~ 160 U/min |
| Geschwindigkeitsregulierung: | stufenlos |
| max.Flachdrahtgröße: | 5 x 12 mm |
| Runddrahtdurchmesser: | Φ0,3 ~ Φ5,0 mm |
| Maximaler rotierender Durchmesser: | Φ800mm |
| Maximale Kapazität: | 700kg |
| Minimaler Spreizabstand: | 0,01mm |
| Zählmodus: | 5-stellige Zählung |
| Zählbereich: | 0 - 9999,9 |

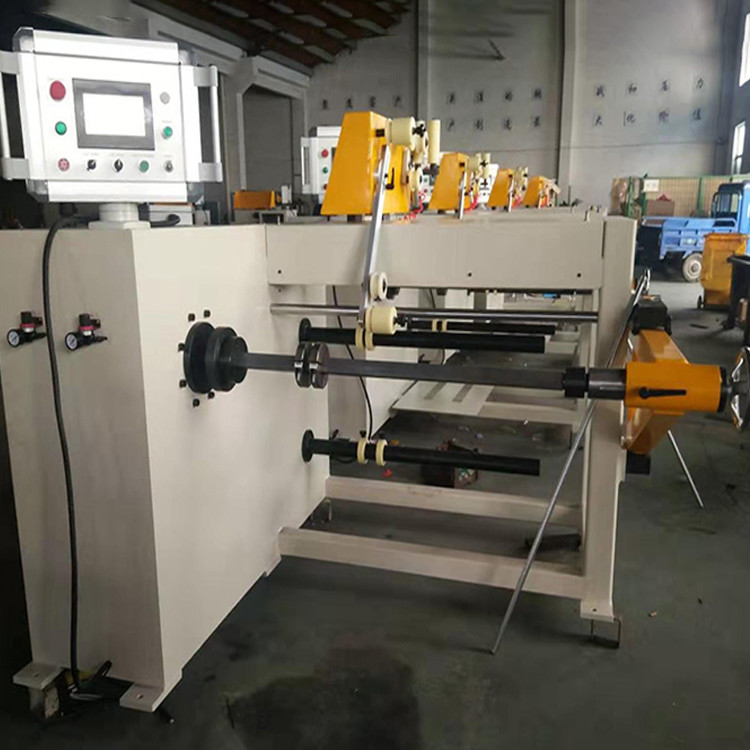

Abb. 1: Vorderansicht der Wickelmaschine für Transformatorspulen
Abb. 2: Drahtführung der Transformatorspulenwickelmaschine
