Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Wickelmaschine für Transformatorspulen | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Material: | kupferner oder Aluminiumdraht | Drahtart: | Ebene oder Runddraht |
| Drahtführung: | 1 PC | SERVOmotor: | 0.75kw |
| Wickelnde Energie: | 2.2kw | Windgeschwindigkeit: | 200 U/min |
| Hervorheben: | Automatische Kupferdraht-Winde,Transformator-Winde PLC-Steuerung,Transformator-Spulen-Winde mit Drahtführung |
||
Automatische Kupferdraht-Winden-Transformator-Spulen-Wickelmaschine mit Drahtführung
Beschreibung der Transformatorspulenwickelmaschine ZPX400
Transformatorspulenwickelmaschine ZPX400 ist eine Art Berufstransformator Geräte herstellend, die benutzt werden kann, um Kupferdraht- oder Aluminiumdraht zu wickeln, um Transformatorspule oder andere ähnliche Produkte zu machen. Diese Art der Transformatorspulenwickelmaschine kann verwendet werden, um verschiedene Spezifikationen der kupfernen flacher und Runddraht- und Aluminiumebene und der Runddrähte zu wickeln. Die Transformatorspulenwickelmaschine wird mit einer Drahtführung für das Legen des Drahtes beim Wickeln versehen, der durch einen Servomotor 750w angetrieben. Die maximale Querlänge der Drahtführung ist 400mm, die bedeutet, dass die Transformatorspulenwickelmaschine die Spule mit maximaler Höhe 400mm wickeln kann. Mit einem Touch Screen und HMI kann die Transformatorspulenwickelmaschine leicht betrieben werden.
Schnelle Details der Transformatorspulenwickelmaschine ZPX400
Technische Parameter der Transformatorspulenwickelmaschine
Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX400 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Mittelhöhe: | 900mm |
| Reitstock: | Dreieckanhänger |
| Wickelnde Leistungsstärke: | 2.2kw |
| Windgeschwindigkeit: | 0 | 200 U/min |
| Geschwindigkeits-Regelung: | stepless Geschwindigkeitsregelung |
| Kontrollsystem: | PLC |
| Flachdraht-Maximum: | 2.0x8.0mm |
| Runddraht-Durchmesser: | Φ0.3 | Φ4.0mm |
| Maximale wickelnde Höhe: | 400mm |
| Maximaler Rotations-Durchmesser: | 500mm |
| Minimale verbreitete Neigung: | 0.01mm |
| Grundfunktion: | Zählung 5-digit |
| Zählung der Drehungs-Strecke: | 0 | 9999,9 |

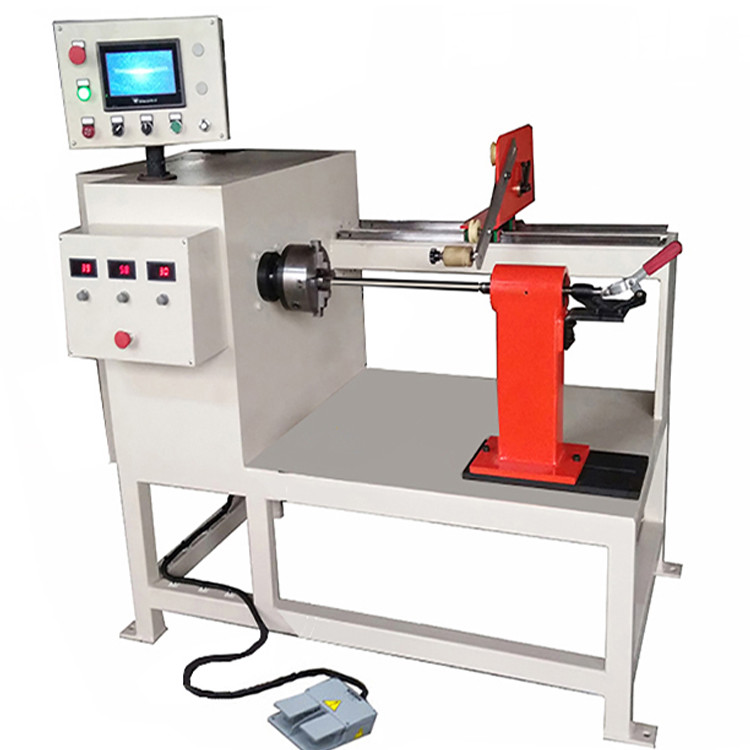

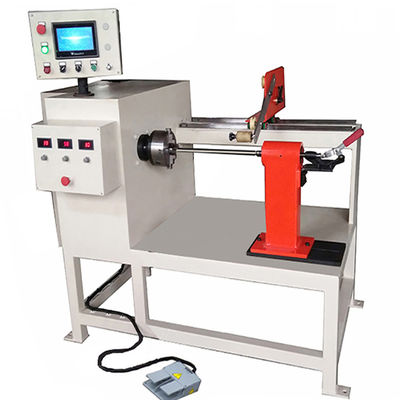

Abb. 1: Vorderansicht der Transformatorspulenwickelmaschine ZPX400
Abb. 2: Backenfutter der Transformatorspulen-Wickelmaschine ZPX400 4
