| Produkt-Name: | Wickelmaschine für Transformatorspulen | Farbe: | optional |
|---|---|---|---|
| Verwendung: | Wickeltransformator Drahtspule | Kontrollsystem: | PLC |
| Leiter Material: | kupferner oder Aluminiumdraht | Drahtart: | Ebene oder Runddraht |
| Motor: | 5.5KW | Garantie: | 1-jährig |
| Hervorheben: | Servomotorantrieb-Transformator-Wickelmaschine,Hochleistungstransformator-Spulen-Wickelmaschine,Plc-Steuertransformator-Spulen-Winden-Maschine |
||
Hochleistungstransformator-Spulen-Wickelmaschine-Servomotorantrieb-Drahtführung PLC-Steuerung
Beschreibung der Transformatorspulenwickelmaschine ZPX1200
Transformatorspulenwickelmaschine ZPX1200 ist eine Hochleistungstransformatorspulenwickelmaschine, die benutzt werden kann, um Runddraht und Flachdraht zu wickeln, um Transformatorspule zu machen. Die Transformatorspulenwickelmaschine wird mit einer Drahtführung versehen, die durch einen Servomotor zu den Draht automatisch legen angetrieben ist. PLC basierte Kontrollsystem wird verwendet für die Spulenwickelmaschine, die die Spulenwickelmaschine programmierbar herstellt. Mit einem Touch Screen ist es sehr einfach, die Spulenwickelmaschine zu benützen.
Hauptkomponenten der Transformatorspulenwickelmaschine ZPX1200
1. Großrechner
2. Wickelnde Einheit
3. Automatischer Draht, der Einheit legt
4. Isolierung decoiler
5. Elektronisches Kontrollsystem
6. Druckluftanlage
Technische Parameter der Transformatorspulenwickelmaschine ZPX1200
Typische Standardspezifikationen der Transformatorspulenwickelmaschine ZPX1200 werden unten gezeigt, jedoch kann die Spulenwickelmaschine als verlangt worden auch hergestellt werden.
| Mittelhöhe: | 900 Millimeter |
| Wellen-Größe: | 50x50x1500mm |
| Wickelnde Breite: | 1200mm |
| Windgeschwindigkeit: | 0 | 80rpm |
| Geschwindigkeits-Regelung: | stepless |
| Wickelnde Energie: | 5.5kw |
| Runddraht-Durchmesser: | Ø0.3 | 5.0mm |
| Maximale Flachdraht-Größe: | 5x12mm |
| Maximales fertiges Spule Od: | Ø800mm |
| Maximale Kapazität: | 700kg |
| Minimale verbreitete Neigung: | 0.01mm |
| Zählung der Strecke: | 0 - 9999,9 |

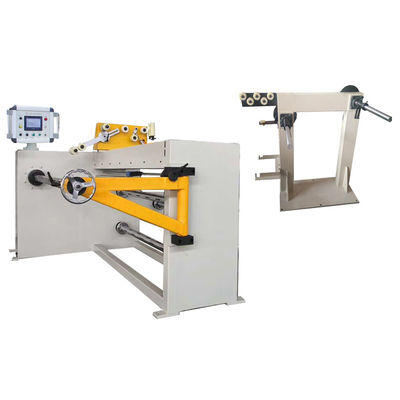

Abb. 1: Vorderansicht der Transformatorspulenwickelmaschine ZPX1000
Abb. 2: Drahtführung der Transformatorspulen-Wickelmaschine ZPX1000
