| Name: | Wickelmaschine für Transformatorspulen | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Runddraht: | Φ 0,3 ~ 5,0 mm | Max. Flachdraht: | 5x12mm |
| Drahtart: | kupferner oder Aluminiumdraht | Farbe: | Wie verlangt |
| Windgeschwindigkeit: | 90 U/min | Gewährleistung: | 1 Jahr |
| Hervorheben: | Maschine zur Wicklung von Aluminiumdraht mit Transformator,Ölgetränkte Transformator-Windemaschine,Maschine zur Wickelung von Transformatorspulen mit 90 Rpm |
||
Ölgetränkte Transformator-Spulenwickler mit einfacher Bedienung
Beschreibung der Wickelmaschine ZPX1400
Die Transformator-Spule-Windmaschine ZPX1400 ist ein spezialisiertes Gerät, das zur Winde von Spulen für Transformatoren und andere ähnliche Produkte verwendet wird.Die Wickelmaschine ist ein wesentliches Werkzeug für die Herstellung von TransformatorenDie Transformator-Spule-Wicklmaschine verwendet eine automatische Drahtlegetechnologie, die eine präzise Wicklung gewährleistet.Die Transformator-Spule Wicklungsmaschine ist mit einem Servomotor zur Antrieb der DrahtführerEin 7,5 kW-Motor liefert ein großes Drehmoment für die Spulenwickelmaschine, um Spulen verschiedener Größen zu wickeln.die Wickelgeschwindigkeit der Wickelmaschine kann schrittlos eingestellt werdenDie Drehrichtung der Wickelwelle kann über das Fußpedal gewechselt werden.
Hauptmerkmalemit einer Leistung von mehr als 10 Watt,
HauptcGegnermit einer Leistung von mehr als 10 Watt,
1Hauptrahmen
2. Wickeleinheit
3. Automatische Drahtlegeleinheit
4. Isolier-Entwickler
5. Elektronische Steuerung
6Pneumatisches System
Technische Parametermit einer Leistung von mehr als 10 Watt,
Die typischen Standardspezifikationen der Spulenwicklermaschine ZPX1400 sind nachstehend dargestellt, jedoch kann die Spulenwicklermaschine auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Schachtlänge: | 1700 mm |
| Querbreite: | 1 400 mm |
| Hauptmotorleistung: | 7.5 kW |
| Drehgeschwindigkeit: | 0 ~ 90 U/min |
| Geschwindigkeitsregelung: | Variable Frequenz- und schrittlose Drehzahlregelung |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Für die Verwendung in Kraftfahrzeugen |
| Max. Drehende Überdosis: | 1200 mm |
| Max. Lastkapazität: | 700 kg |
| Spread Pitch: | Min. 0,01 mm |
| Zählmodus: | Fünfstellige Zählung |
| Max. Anzahl der Kurven vordefiniert: | 9999.9 |
| Zählung des Drehbereichs: | 0 ~ 9999.9 |

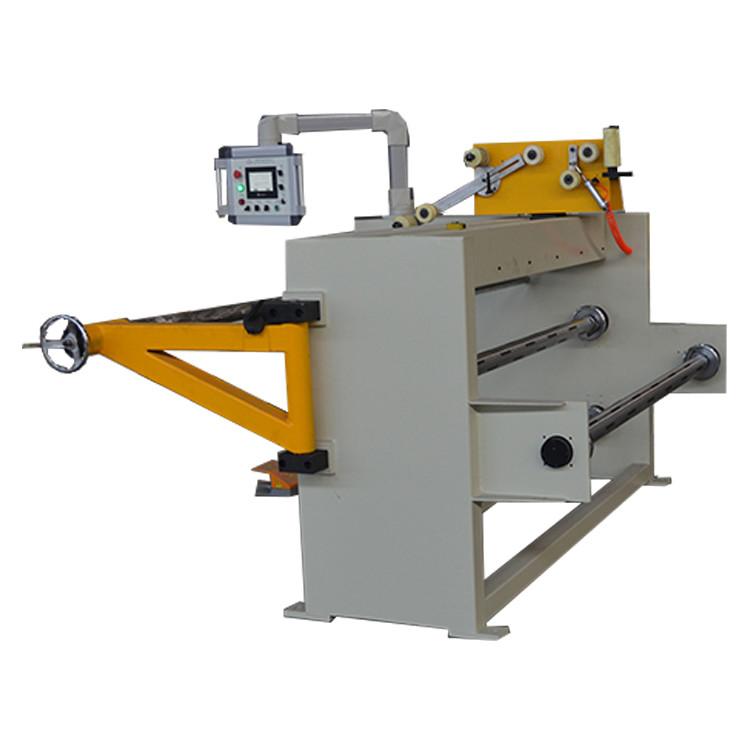

Abbildung 1: Vorderseite der Wicklmaschine ZPX1400
Abbildung 2: Dreiecksstütze der Wickelmaschine ZPX1400
