| Produktbezeichnung: | Wickelmaschine für Transformatorspulen | Gebrauch: | Wickeldrahtspule |
|---|---|---|---|
| Maximale wickelnde Breite: | 800 mm | Drehgeschwindigkeit: | 0 ~ 160 U/min |
| Steuerungssystem: | PLC | Gewährleistung: | 12 Monate |
| Wickelmotor: | 4 kW | Farbe: | wie angefordert |
| Hervorheben: | Automatischer Drahtwickler 800 mm,Automatische Öl-Tropfen-Transformator-Spulenwickler |
||
Automatischer Drahtwickler800 mmWickelbreiteMaschine zur Wickelung von Transformatorspulen mit Öl
Beschreibungmit einer Leistung von mehr als 10 Watt
Die Wicklungsmaschine ZPX800 ist eine spezielle Ausrüstung zur Wicklung von Kupferdraht oder Aluminiumdraht mit einer maximalen Wicklungsbreite von 800 mm.Die Spulenwicklung mit Transformator-Spulenwickelmaschine wird hauptsächlich zur Herstellung von Transformatoren und anderen ähnlichen Produkten verwendet. Die Wickelmaschine ist mit einem Servomotor ausgestattet, der den Drahtführer antreibt,Die Maschine legt den Draht automatisch und der Servomotor garantiert die Bewegungsgenauigkeit des Drahtleiters.Mit HMI und Steuerungssystem auf Basis von PLC, kann die Transformator Coil Wicklmaschine sehr einfach betrieben werden.
HauptfLebensmittelmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX800
HauptpArameternmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX800
Die Standardspezifikationen der Wicklungsmaschine ZPX800 sind wie folgt, jedoch kann die Wicklungsmaschine auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Größe der Wickelwelle: | 40x40x1100 mm |
| Aufbauart der Welle: | Schweißen auf Flansche |
| Max. Querlänge: | 800 mm |
| Wickelmotorleistung: | 4 kW |
| Drehgeschwindigkeit: | 0 ~ 160 Umdrehungen pro Minute |
| Geschwindigkeitsregelung: | Schrittlos |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Ø0,3 ~ 5,0 mm |
| Max. Wundspirale Überdosis: | Ø800 mm |
| Max. Kapazität: | 700 kg |
| Zählmodus: | Fünfstellige Zählung |
| Zählbereich: | 0 ~ 9999.9 |

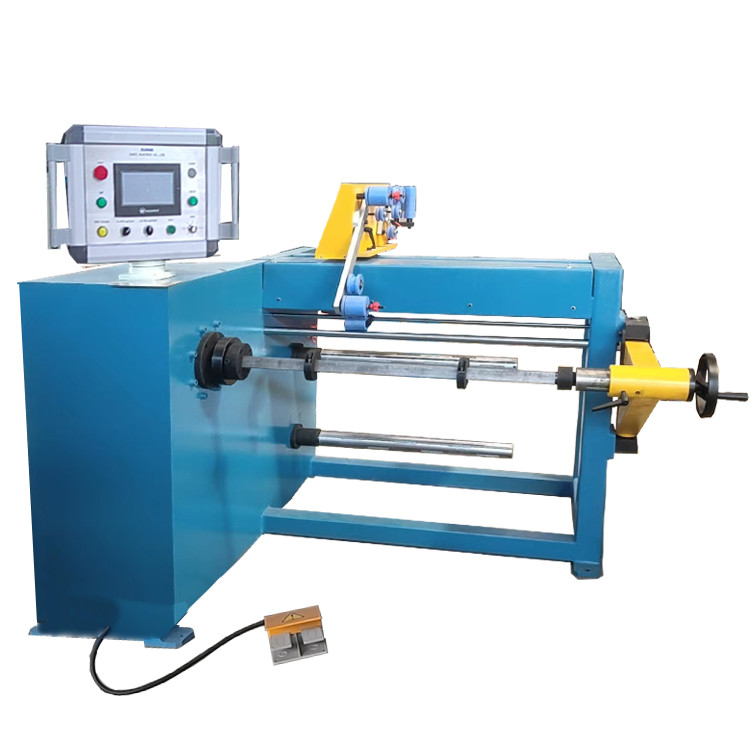

Abbildung 1: Vorderseite der Maschine zur Wicklung der Transformatorspule
Abbildung 2:Drahtleitung der Wickelmaschine
