Produktdetails:
Zahlung und Versand AGB:
|
| Name der Maschine: | Wickelmaschine für Transformatorspulen | Gebrauch: | Wickeldrahtspule |
|---|---|---|---|
| Leitermaterial: | kupferner oder Aluminiumdraht | Typ des Drahtes: | Flachdraht oder Runddraht |
| HMI: | Berührungsbildschirm | Material: | Stahl |
| Wickelnde Energie: | 5.5 kW | Windgeschwindigkeit: | 0 ~ 160 U/min |
| Garantiezeit: | 12 Monate | Wickelmodus: | Manuell/automatisch |
| Hervorheben: | Automatische Wickelmaschine mit Transformator 5,5 kW,Automatische Transformator-Spule-Drahtwickler |
||
AutomatischWickelmühleÖl eingetauchtMaschine zur Wicklung von Transformatorspulen
Beschreibungmit einer Leistung von mehr als 10 Watt
Die Transformator-Spule-Wicklungsmaschine ZPX1000 ist zur Wicklung von Kupferdraht oder Aluminiumdraht zur Herstellung von Drahtspulen. Diese Spulen können zur Herstellung von Transformatoren und anderen ähnlichen Produkten verwendet werden.Die Wicklungsmaschine für Transformatorspulen verwendet automatische Technologie zur Wicklung und Spannung und eignet sich besonders für die Wicklung verschiedener SpulenformenDie Transformator-Spule-Wicklungsmaschine ist mit einem Hauptwicklungsmotor, einer automatischen Drahtlegeleinheit, einer Schichtisolierungseinheit, einer spannungsverstellbaren Abzahlungseinheit, einem pneumatischen System ausgestattet.PLC-basiertes Steuerungssystem, und Servomotoren usw. Die Wicklmaschine verfügt über langsames Starten, reibungsloses Laufen, hohe Automatisierung, volle Funktionen und starke Antriebskraft usw.
HauptcGegnermit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1000
1Hauptrahmen
2. Wickeleinheit
3. Automatische Drahtlegeleinheit
4. Isolier-Entwickler
5. Elektronische Steuerung
6Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1000
Die typischen Standardspezifikationen der Wicklungsmaschine ZPX1000 sind nachstehend dargestellt, die Wicklungsmaschine kann jedoch auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Schachtlänge: | 1300 mm |
| Max. Wickelbreite: | 1000 mm |
| Wickelleistung: | 5.5 kW |
| Drehgeschwindigkeit: | 0 ~ 160 Umdrehungen pro Minute |
| Geschwindigkeitsregelung: | Schrittlose Drehzahlregelung |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Ø0,3 ~ 5,0 mm |
| Maximal, fertig mit der Spirale. | Ø800 mm |
| Max. Lastkapazität: | 700 kg |
| Funktion zur automatischen Drahtlegung: | Min. Ausbreitungsweite 0,01 mm |
| Zählmodus: | Fünfstellige Zählung |
| Zählbereich: | 0 ~ 9999.9 |

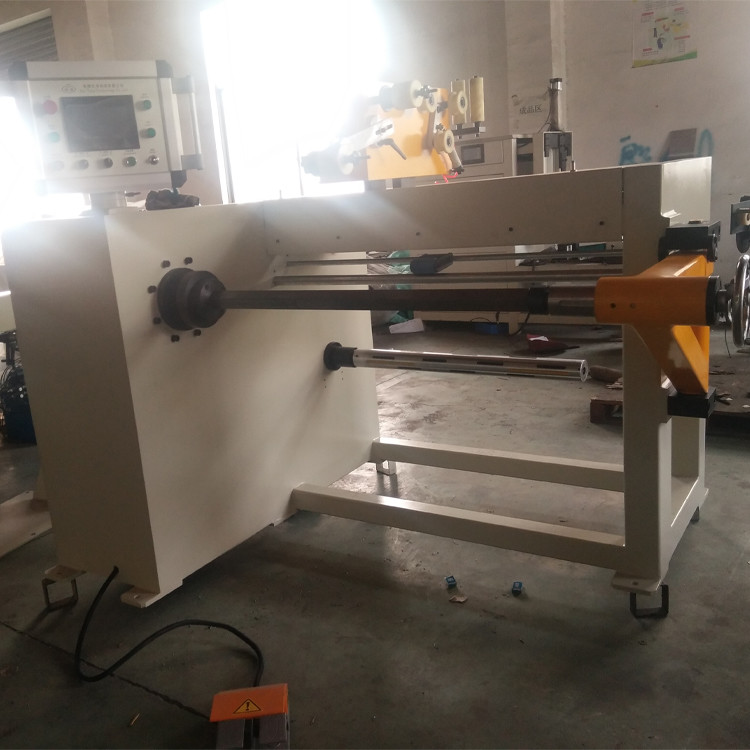

Abbildung 1: Vorderseite der Wickelmaschine ZPX1000
Abbildung 2: Transformator-Spulenwickler ZPX1000-Drahtführer, angetrieben durch Seromotor
