| Produktbezeichnung: | Wickelmaschine für Transformatorspulen | Farbe der Maschine: | optional |
|---|---|---|---|
| Funktion: | Wickeldrahtspule | Steuerungssystem: | PLC |
| Leitermaterial: | kupferner oder Aluminiumdraht | Typ des Drahtes: | Ebene oder Runddraht |
| Wickelnde Energie: | 5.5 kW | Gewährleistung: | 1 Jahr |
| Hervorheben: | Maschine zur Wickelung von Transformatorspulen mit Öl,LV-Transformator-Spulenwickler,HV-Transformator-Spulenwickler |
||
HV und LV Winderöl eingetaucht Maschine zur Wicklung von Transformatorspulen
Beschreibungmit einer Leistung von mehr als 10 Watt,
Die Transformatorspulenwickelmaschine ZPX1200 ist eine professionelle schwere Kupfer- oder Aluminiumdrahtwickler und wird hauptsächlich zur Wickelung von ölgetränkten Transformatorspulen und anderen ähnlichen Produkten verwendet.Die Wicklungsmaschine mit der Transformatorspule hat eine maximale Wicklungsbreite von 1200 mm. Die Transformator-Spule-Wicklungsmaschine ist mit einem Drahtführer ausgestattet, um den Draht zu legen.mit HMI- und PLC-Steuerungssystem, kann die Wickelmaschine sehr einfach bedient werden.
Hauptbestandteilemit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1200
1Hauptrahmen
2. Wickeleinheit
3. Automatische Drahtlegeleinheit
4. Isolier-Entwickler
5. Elektronische Steuerung
6Pneumatisches System
Technische Parametermit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1200
Die typischen Standardspezifikationen der Wicklungsmaschine ZPX1200 sind nachstehend dargestellt, die Wicklungsmaschine kann jedoch auch nach Wunsch hergestellt werden.
Zentrumshöhe: 900 mm
Längen der Wickelwelle: 1500 mm
Max. Wickelbreite: 1200 mm
Wickelleistung: 5,5 kW
Drehgeschwindigkeit: 0 ~ 80 U/min
Max. Flachdrahtgröße: 5x12 mm
Runddrahtdurchmesser: Ø0,3 - 5,0 mm
Max. Fertiges Spulen-OD: Ø800 mm
Max. Lastkapazität: 700 kg
Zählmodus: 5-stellige Zählung,
Zählung des Drehbereichs: 0 ~ 9999.9

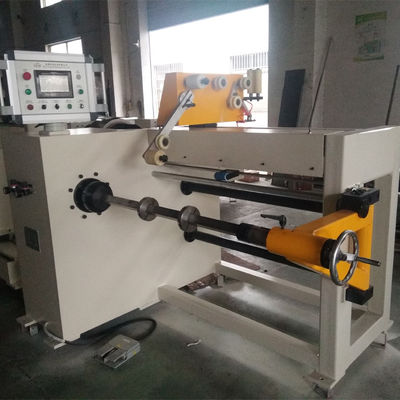

Abbildung 1: Vorderseite der Wickelmaschine ZPX1000
Abbildung 2: Transformator Spulenwickelmaschine ZPX1000
