Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Wickelmaschine für Transformatorspulen | Gebrauch: | Wickeldrahtspule |
|---|---|---|---|
| Runddraht: | Φ 0,3 ~ 5,0 mm | Max. Flachdraht: | 5x12mm |
| Typ des Drahtes: | kupferner oder Aluminiumdraht | Farbe: | wie angefordert |
| Drehgeschwindigkeit: | 0 ~ 90 U/min | Gewährleistung: | 1 Jahr |
| Hervorheben: | automatische Transformatorspulenwickelmaschine,Kupferdraht-Transformator-Spule-Windemaschine,Verteilungstransformator-Spulenwickler |
||
Maschine zum Wickeln von KupferdrahtAutomatischVerteilungTransformatorMaschine zum Wickeln von Spulen
Beschreibung der Wickelmaschine ZPX1400
Die Transformator-Spule-Wicklungsmaschine ZPX1400 ist eine schwere Wicklungsmaschine, die verschiedene Spezifikationen von Spulen wickeln kann.Die Transformator-Spule Wicklungsmaschine nimmt automatische Drahtlegung Technologie und Servomotor angetriebenen ModusMit einem Motor von 7,5 kW liefert die Wickelwelle ausreichend Drehmoment, um Kupfer- oder Aluminiumdraht zu winden.Ein Potentiometer auf dem Brett wird verwendet, um die Drehgeschwindigkeit der Transformator-Spule Wicklungsmaschine zu regulierenDie Drehrichtung der Wickelwelle kann über das Fußpedal gewechselt werden. Der farbige Touchscreen bietet eine benutzerfreundliche Schnittstelle für die Eingabe aller Parameter.Die Transformator-Spule Wicklungsmaschine verfügt über einen langsamen Start, ein reibungsloses Laufen, ein hohes Drehmoment und eine hohe Automatisierung usw.
Hauptbestandteilemit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1400
1Hauptrahmen
2. Wickeleinheit
3. Automatische Drahtlegeleinheit
4. Isolier-Entwickler
5. Elektronische Steuerung
6Pneumatisches System
Technische Parametermit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1400
Die typischen Standardspezifikationen der Spulenwickler ZPX1400 sind nachstehend dargestellt, jedoch kann auch die Transformatorspulenwickler nach Wunsch gefertigt werden.
| Mittelhöhe: | 900 mm |
| Schachtlänge: | 1700 mm |
| Querbreite: | 1 400 mm |
| Hauptmotorleistung: | 7.5 kW |
| Drehgeschwindigkeit: | 0 ~ 90 U/min |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Ø0,3-5,0 mm |
| Max. Drehende Überdosis: | 1200 mm |
| Max. Lastkapazität: | 700 kg |
| Spread Pitch: | Min. 0,01 mm |
| Zählmodus: | Fünfstellige Zählung |
| Zählung des Drehbereichs: | 0 ~ 9999.9 |

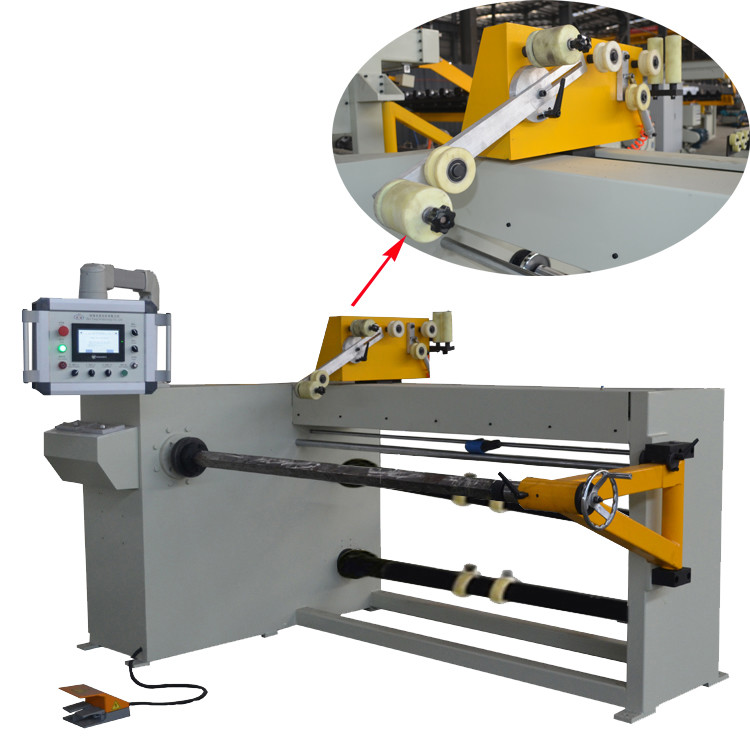

Abbildung 1: Vorderansicht der Wicklmaschine ZPX1400
Abbildung 2: Dreiecksstütze der Wickelmaschine ZPX1400
