| Name: | Wickelmaschine für Transformatorspulen | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Breite der Wicklung: | 800 mm, maximal | Windgeschwindigkeit: | 0 ~ 160 U/min |
| Steuerungssystem: | PLC | Garantiezeit: | 12 Monate |
| Motorleistung: | 4 kW | Farbe: | Wie angefordert |
| Hervorheben: | Kupferdraht-Transformator-Spule-Windemaschine,automatische Spulenwickelmaschine,automatische Transformatorspulenwickelmaschine |
||
Automatische Kupferdrahtwicklermaschine Transformator Spulenwicklermaschine
Beschreibungmit einer Leistung von mehr als 10 Watt
Die Wickelmaschine ZPX800 ist eine spezielle Wickelmaschine, die hauptsächlich zum Wickeln von Kupferdraht oder Aluminiumdraht verwendet wird.Die mit der Transformator-Spule-Wicklungsmaschine gewundenen Wicklungen können in Transformatoren oder anderen ähnlichen Produkten verwendet werden. Die Wickelmaschine ist mit einem Drahtführer ausgestattet, der durch einen Servomotor angetrieben wird, der die präzise Bewegung des Drahtführers gewährleistet.Die Spulenwickelmaschine ist mit einem Fußpedal ausgestattet und das Fußpedal kann verwendet werden, um die Maschine zu fahren und die Drehrichtung zu ändern. Mit HMI und PLC-Steuerungssystem kann die Transformator-Spule Wicklungsmaschine leicht betrieben werden.
HauptfLebensmittelmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX800
HauptpArameternmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX800
Die Standardspezifikationen der Transformator-Spulenwicklermaschine ZPX800 sind wie folgt und die Spulenwicklermaschine kann auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Größe der Wickelwelle: | 40x40x1100 mm |
| Aufbauart der Welle: | Schweißen auf Flansche |
| Max. Querlänge: | 800 mm |
| Wickelmotorleistung: | 4 kW |
| Drehgeschwindigkeit: | 0 ~ 160 Umdrehungen pro Minute |
| Geschwindigkeitsregelung: | Schrittlos |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Ø0,3 ~ 5,0 mm |
| Max. Wundspirale Überdosis: | Ø800 mm |
| Max. Kapazität: | 700 kg |
| Zählmodus: | Fünfstellige Zählung |
| Zählbereich: | 0 ~ 9999.9 |

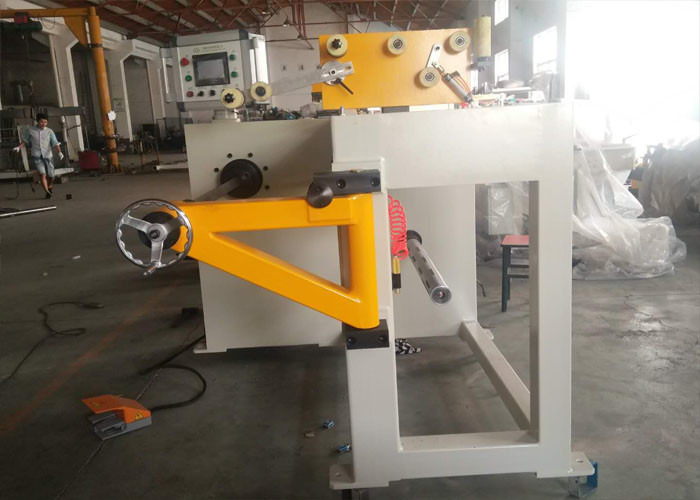

Abbildung 1: Vorderseite der Maschine zur Wicklung der Transformatorspule
Abbildung 2:Drahtleitung der Wickelmaschine
