| Name: | Wickelmaschine für Transformatorspulen | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Leitermaterial: | kupferner oder Aluminiumdraht | Typ des Drahtes: | Flachdraht oder Runddraht |
| HMI: | Berührungsschirm | Macht: | 5.5 kW |
| Windgeschwindigkeit: | 0 ~ 160 U/min | Garantiezeit: | 12 Monate |
| Hervorheben: | Wingding-Transformator-Spulenwickler,Maschine zur Wickelung von 1000 mm Transformator-Spulen,mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W |
||
Fabrik-Direktverkäufe Transformator Coil Wingding Maschine 1000mm Wicklungsbreite
Beschreibungmit einer Leistung von mehr als 10 Watt
Die Transformator-Spule-Wicklungsmaschine ZPX1000 ist eine Art Transformator-Herstellungsgerät.Die Wickelmaschine kann sowohl Kupferdraht als auch Aluminiumdraht wickeln, um Drahtspulen in verschiedenen Größen zu erzeugenDiese Spulen können in Transformatoren oder ähnlichen Produkten verwendet werden.Die Wicklungsmaschine ist mit einem Hauptwickelmotor ausgestattet, automatische Drahtlegeleinheit, Schichtisolierungseinheit, spannungsverstellbare Abzahlungseinheit, pneumatisches System, PLC-basiertes Steuerungssystem und Servomotoren usw. Mit HMI,die Transformator-Spule-Windemaschine kann leicht betrieben werden.
HauptcGegnermit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1000
1Hauptrahmen
2. Wickeleinheit
3. Automatische Drahtlegeleinheit
4. Isolier-Entwickler
5. Elektronische Steuerung
6Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1000
Die typischen Standardspezifikationen der Wicklungsmaschine ZPX1000 sind nachstehend dargestellt, die Wicklungsmaschine kann jedoch auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Schachtlänge: | 1300 mm |
| Max. Wickelbreite: | 1000 mm |
| Wickelleistung: | 5.5 kW |
| Drehgeschwindigkeit: | 0 ~ 160 Umdrehungen pro Minute |
| Geschwindigkeitsregelung: | Schrittlose Drehzahlregelung |
| Max. Flachdrahtgröße: | 5x12 mm |
| Runddrahtdurchmesser: | Ø0,3 ~ 5,0 mm |
| Maximal, fertig mit der Spirale. | Ø800 mm |
| Max. Lastkapazität: | 700 kg |
| Funktion zur automatischen Drahtlegung: | Min. Ausbreitungsweite 0,01 mm |
| Zählmodus: | Fünfstellige Zählung |
| Zählbereich: | 0 ~ 9999.9 |

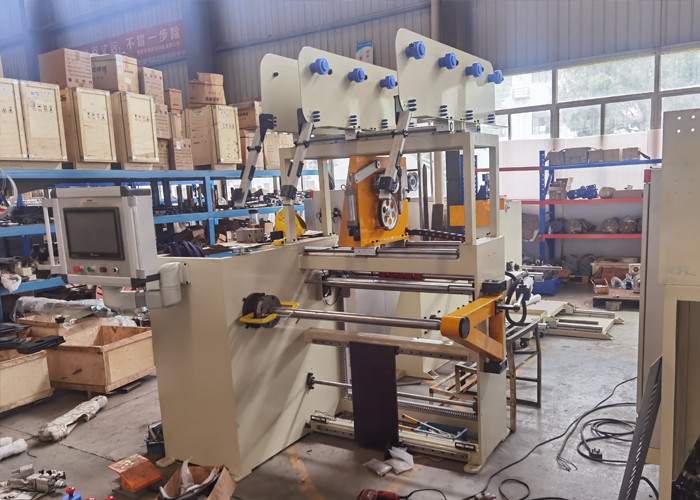

Abbildung 1: Vorderseite der Wickelmaschine ZPX1000
Abbildung 2: Transformator-Spulenwickler ZPX1000-Drahtführer, angetrieben durch Seromotor
