90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer

90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer

90 Rpm Transformer Coil Winding Machine With 750w Servo Motor Driven Wire Guide
90 Rpm Transformer Coil Winding Machine With 750w Servo Motor Driven Wire Guide

Großes Bild :  90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: STT
Zertifizierung: CE
Modellnummer: ZPX1400
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandelbar
Verpackung Informationen: Seefahrtfähiges Verpacken
Lieferzeit: 35 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Stück pro Jahr
Ausführliche Produkt-Beschreibung
Name: Wickelmaschine für Transformatorspulen Funktion: Wickeldrahtspule
Runde Drahtwand.: Φ 0,3 ~ 5,0 mm Max. Flachdrahtgröße: 5x12mm
Typ des Drahtes: kupferner oder Aluminiumdraht Farbe: wie angefordert
Drehgeschwindigkeit: 0 ~ 90 U/min Gewährleistung: 1 Jahr
Hervorheben:

Maschine zur Wickelung von Transformatorspulen mit 90 Rpm

,

750 Watt Wickelmaschine mit Transformator

,

Maschine für die Wälzung von Spulen mit Servomotortransformatoren

Transformator Spulenwickelmaschine mit 750w Servomotor angetrieben Drahtführer





Beschreibung der Wickelmaschine ZPX1400



Die Wickelmaschine ZPX1400 ist eine professionelle Wickelausrüstung.und diese Wickelspulen können in Transformatoren und anderen ähnlichen Produkten verwendet werden. Mit einem Drahtführer kann die Transformator-Spule-Windemaschine den Draht automatisch legen.5 kW-Motor, der ausreichend Drehmoment für Kupfer- oder Aluminiumdraht liefertDie Drehgeschwindigkeit der Wicklungsmaschine kann durch ein Potentiometer auf der Platine eingestellt werden.Mit PLC und HMI, die Transformator-Spulenwickelmaschine verfügt über hohe Automatisierung und einfache Bedienung usw.





Hauptbestandteilemit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1400



1Hauptrahmen

2. Wickeleinheit

3. Automatische Drahtlegeleinheit

4. Isolier-Entwickler

5. Elektronische Steuerung

6Pneumatisches System





Technische Parametermit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 WZPX1400



Die typischen Standardspezifikationen der Spulenwickler ZPX1400 sind nachstehend dargestellt, jedoch kann die Transformatorspulenwickler auch nach Wunsch hergestellt werden.

Mittelhöhe: 900 mm
Schachtlänge: 1700 mm
Querbreite: 1 400 mm
Hauptmotorleistung: 7.5 kW
Drehgeschwindigkeit: 0 ~ 90 U/min
Max. Flachdrahtgröße: 5x12 mm
Runddrahtdurchmesser: Ø0,3-5,0 mm
Max. Drehende Überdosis: 1200 mm
Max. Lastkapazität: 700 kg
Spread Pitch: Min. 0,01 mm
Zählmodus: Fünfstellige Zählung
Zählung des Drehbereichs: 0 ~ 9999.9



90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 0

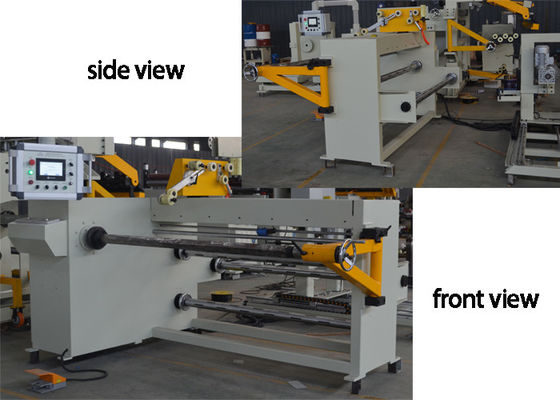

Abbildung 1: Vorderseite der Wickelmaschine ZPX1400

90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 1
Abbildung 2: Dreiecksstütze der Wickelmaschine ZPX1400



90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 290 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 3
90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 490 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 590 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 6
90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 7
90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 8
90 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 990 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 1090 Rpm Transformator Coil Winding Machine mit 750w Servomotor angetriebenem Drahtführer 11
