Automatische Wickelmaschine mit 7,5 kW-Motor, 0 ~ 90 RPM-Geschwindigkeit und PLC-Steuerung

Automatische HochspannungMaschine zur Wicklung von Transformatorspulen

Beschreibung der Wickelmaschine ZPX1400

TRansformer-Wicklmaschine ist ein wesentliches Stück industrieller Ausrüstung zur Wicklung leitfähiger Drähte.Wie zum BeispielKupferDrahtoder Aluminium. DrahtDieses präzise Verfahren ist von grundlegender Bedeutung für die Herstellung zuverlässiger und effizienter Transformatoren.und andere ähnliche Erzeugnisse. mit einem durch einen Servomotor angetriebenen Drahtführer,er Transformator Spulenwickelmaschine Die Transformator-Wicklungsanlage nimmt diemit einem Motor von 7,5 kW zuzur Verfügung gestelltEgenügend Drehmoment, um Kupfer- oder Aluminiumdraht zu winden.Die Wickelgeschwindigkeit kann durch oEin Potentiometer auf der Tafel.Mit Fußpedal, tDie Drehrichtung der Wickelwelle kann geändert werden. wenn es nötig ist. Mit einem Steuerungssystem, das auf der PLC basiert, kann die Wicklmaschine leicht bedient werden.

Hauptkomponenten einer Wickelmaschine mit TransformatorZPX1400

1Hauptrahmen

2. Wickeleinheit

3. Automatische Drahtlegeleinheit

4. Isolier-Entwickler

5. Elektronische Steuerung

6Pneumatisches System

Technische Parameter der WickelmaschineZPX1400

Typische Normspezifikationen Die in der Tabelle 1 aufgeführten Daten sind für die Spulenwicklermaschine ZPX1400Transformator-Spulenwickler kann auch nach Wunsch hergestellt werden.

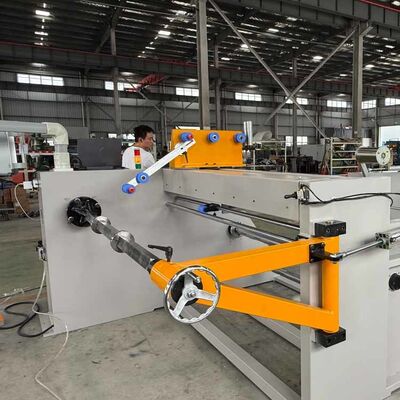

Abbildung 1: Vorderansicht der Wicklmaschine ZPX1400

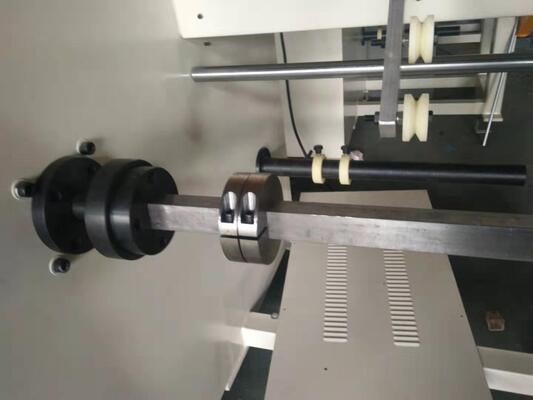

Abbildung 2: Dreiecksstütze der Wickelmaschine ZPX1400
