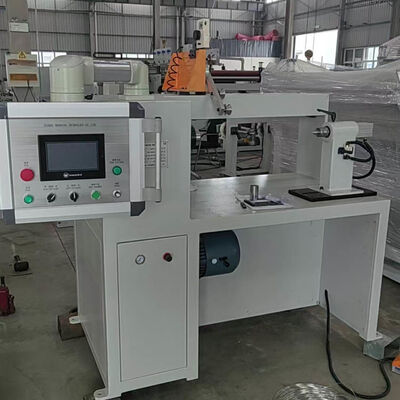

ZPX400 Automatische Transformator Coil Wicklungsmaschine. Kupfer-Aluminium Drahtwickler mit Servo Drahtführer
Meta Beschreibung
ZPX400 automatische Transformator Coil Wicklungsmaschine verfügt über 750W Servo Draht Führung, 200rpm Hochgeschwindigkeit, PLC & HMI Steuerung.geeignet für die Flach- und Rundwicklung von Kupfer/Aluminiumdraht für die Herstellung von Transformatoren.
Übersicht
Die automatische Transformator-Spule-Wicklungsmaschine ZPX400 ist eine hochpräzise, industrielle Drahtwicklungsanlage, die für die professionelle Transformatorfertigung entwickelt wurde.Konzipiert für Vielseitigkeit und Konsistenz, unterstützt dieser automatische Kupferdrahtwickler sowohl die runde als auch die flache Kupfer- und Aluminiumdrahtwicklung und deckt ein breites Spektrum an Transformator-Spulenproduktionsanforderungen für Strom, Verteilung,und elektronische Transformatoren.Ausgestattet mit einer Präzision750 Watt servobetriebenes Leitungssystem, bietet die Spulenwickler eine genaue, stabile Drahtanordnung bei Hochgeschwindigkeitsbetrieb und vermeidet so wirksame Überlappungen und ungeordnete Wicklung.mit einer Breite von nicht mehr als 50 mm, die Spulenwickelmaschine kann Spulen mit einer maximalen Wickelhöhe von 400 mm aufnehmen.die Ausrüstung realisiert eine schrittlose Geschwindigkeitsregelung, präzise Drehzahl und Einstellung der Parameter mit einem Klick, was die Schwierigkeit des Betriebs erheblich verringert und die Produktionskonsistenz verbessert.Es sorgt für eine flexible, arbeitssparend und langfristig sicher.
Haupteigenschaften und technische Vorteile
-
Doppeldrahtkompatibilität: Vollständig anwendbar für Flachdraht- und Runddrahtwicklung, unterstützt sowohl Kupfer- als auch Aluminiummaterialien, um die unterschiedlichen Produktionsbedürfnisse von Transformatoren zu erfüllen.
-
Präzisionsservo-Drahtführer: 750W Servomotor treibt den Drahtführer für eine stabile Querbewegung an; der minimale Ausbreitungsstand erreicht 0,01 mm und sorgt für eine ordentliche und gleichmäßige Spulenordnung ohne Drahtabweichung.
-
Hochgeschwindigkeits- und stabiler Betrieb: 2.2 kW Hauptwickelmotor unterstützt eine Einstellgeschwindigkeit von bis zu 200 Rpm. Die schrittlose Drehzahlregelung ermöglicht eine flexible Geschwindigkeitsanpassung für verschiedene Drahtspezifikationen.
-
Intelligente Steuerung mit PLC + HMI-Steuerung: Digitales Steuerungssystem mit 5-stelliger Präzisionszählfunktion sorgt für genaue Wickelkurven und einen stabilen Produktertrag; Touchscreen-Panel ermöglicht eine einfache und effiziente Parameteranpassung.
-
Humanisiertes und sicheres Design: Ausgestattet mit einem pneumatischen Hilfssystem und einem Fußpedalschalter für den Hands-Free-Betrieb, wodurch die Arbeitseffizienz und die Betriebssicherheit in der Massenproduktion verbessert werden.
-
Industrielle Dauerstrukturen: Dreieckstabstütze verbessert die Stabilität; ein angemessenes Mittelhöhendesign passt sich verschiedenen Spulenbefestigungen und Produktionsumgebungen an.
Schnelle Produktdetails
-
Hauptmotorleistung: 2,2 kW für eine stabile Spannmomentwicklung
-
Maximale Arbeitsgeschwindigkeit: 200 Rpm Hochleistungswicklung
-
Kernsteuerungssystem: Intelligente Steuerung durch PLC + HMI-Touchscreen
-
Gegenstand der Verarbeitung: Flachdraht und Runddraht (Kupfer/Aluminium)
-
Hilfssystem: Pneumatisches Hilfssystem + Steuerung des Fußpedals
-
Präzisionsfunktion: genaue 5-stellige Drehzahl
Vollständige technische Parameter
Im Folgenden sind die Standardspezifikationen der automatischen Transformator-Spulenwicklermaschine ZPX400 aufgeführt.Alle technischen Parameter können nach den tatsächlichen Anforderungen des Kunden an die Produktion und Verarbeitung von Spulen angepasst werden.
|
Spezifikationen
|
Technische Daten
|
|
Maschinenzentrumshöhe
|
900 mm
|
|
Schwanzstockstruktur
|
Dreieckshalter (stabile Belastung)
|
|
Wickelmotorleistung
|
2.2 kW
|
|
Arbeitsgeschwindigkeitsbereich
|
0 ~ 200 U/min
|
|
Geschwindigkeitsregelungsmodus
|
Schrittlose Geschwindigkeitsregelung
|
|
Steuerungssystem
|
PLC + HMI-Touchscreen
|
|
Maximale Spezifikation für Flachdraht
|
2.0 mm × 8.0 mm
|
|
Runddraht Durchmesserbereich
|
Für die Berechnung der Verbrennungsdichte
|
|
Höchste Wickelhöhe
|
400 mm
|
|
Maximaler Drehdurchmesser
|
500 mm
|
|
Mindestbreitengröße
|
0.01mm (Hochpräzisionsdrahtanordnung)
|
|
Zählfunktion
|
5-stellige genaue Zählung
|
|
Berechnung der Drehbreite
|
0 ~ 9999,9 Drehungen
|
|
Stromleistung des Drahtleitmotors
|
750 Watt Leistungsservomotor
|
|
Stranglänge des Drahtleiters
|
400 mm
|
Anwendungsbereich
Die ZPX400 automatische Spulenwickelmaschine wird weit verbreitet zum Wickeln verschiedener Transformatorspulen verwendet, einschließlich Leistungstransformatoren, Verteiltransformatoren, elektronischen Transformatoren und Induktionsspulen.Es eignet sich für die Precisionswicklung von flachen und runden Kupfer-/Aluminiumdrahtsträngen, die als zuverlässige Kernverarbeitungsgeräte für Transformator-Herstellungsbetriebe dienen.
Häufig gestellte Fragen
F: Welche Arten von Draht kann diese Wickelmaschine verarbeiten?A: Es unterstützt sowohl runde als auch flache Drähte aus Kupfer und Aluminium, die einen Runddrahtdurchmesser von 0,3-4,0 mm und maximale flache Drahtgröße von 2,0 × 8,0 mm umfassen.
F: Ist die Wickelgeschwindigkeit einstellbar?A: Ja, es hat eine schrittlose Geschwindigkeitsregelung mit einem einstellbaren Bereich von 0-200 Rpm, die verschiedenen Anforderungen an die Drahtdicke und den Wicklungsprozess entspricht.
F: Kann die Maschine für eine ordentliche Anordnung der Drähte sorgen?A: Ausgestattet mit einem 750 Watt-Servo-Drahtleitsystem mit einer Mindesthöhe von 0,01 mm, realisiert es eine hochpräzise Drahtgestaltung und einheitliche Spulenwicklung.
Kernschlüsselwörter
Automatische Transformator-Spulenwickler, Kupferdrahtwickler, Aluminiumdrahtwickler, Transformator-Spulenwickler mit Drahtführer, PLC-Steuerungsspulenwickler
