GDY-1T Halbautomatische ölgekühlte Transformator-Spulenwickelmaschine Schwerlast-Kupfer- und Aluminiumdrahtwickler
Meta-Beschreibung
Die halbautomatische Spulenwickelmaschine GDY-1T ist für die Produktion von ölgekühlten Transformatoren konzipiert. Unterstützt eine Tragfähigkeit von 1000 kg, stufenlose Drehzahlregelung von 0-200 U/min, geeignet für Kupfer- und Aluminiumdrahtwicklungen mit einer maximalen Breite von 800 mm. Stabile und kostengünstige Transformator-Drahtwickelausrüstung.
Produkteinführung

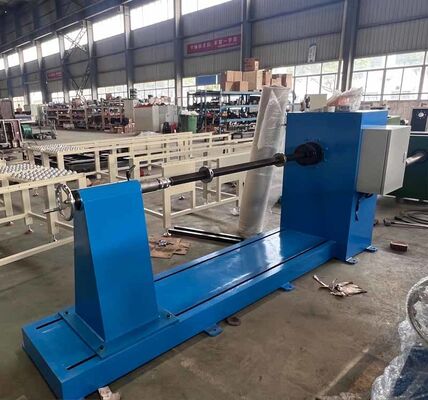

Die halbautomatische Spulenwickelmaschine GDY-1T ist eine schwere industrielle Wickelausrüstung, die speziell für die Herstellung von Spulen für ölgekühlte Transformatoren entwickelt wurde. Optimiert für die Produktion von mittleren und großen Transformatoren, liefert dieser Kupferdrahtwickler eine robuste Tragfähigkeit und flexible Betriebseinstellbarkeit, um die Wickelanforderungen verschiedener dicker Drähte und großer Transformatorspulen zu erfüllen.Diese vielseitige Wickelausrüstung unterstützt gängige leitfähige Materialien, einschließlich reiner Kupfer- und Aluminiumdrähte mit verschiedenen Spezifikationen, und ist weit verbreitet für die standardisierte Spulenverarbeitung von ölgekühlten Transformatoren und ähnlichen elektromagnetischen Geräten. Mit einem menschenzentrierten halbautomatischen Steuerungsdesign integriert die Maschine einen hochpräzisen digitalen Umdrehungszähler und einen auf der Platte montierten Potentiometer zur stufenlosen Drehzahlregelung. Bediener können die Wickelgeschwindigkeit frei an die Drahtdicke und die Prozessanforderungen anpassen. Ausgestattet mit einem Fußpedal-Steuermodul ermöglicht sie einen sofortigen Wechsel zwischen Vorwärts- und Rückwärtslauf, was die Arbeitsschritte erheblich vereinfacht und die Gesamteffizienz der Produktion verbessert. Mit einer soliden mechanischen Struktur, einem stabilen Laufzustand und einer geringen Ausfallrate ist sie eine ideale kostengünstige Lösung für mittelgroße Transformatorhersteller.
Kernprodukt-Highlights
-
Starke Tragfähigkeit: Mit einer verstärkten mechanischen Rahmenstruktur erreicht die Maschine eine maximale Tragfähigkeit von 1000 kg und ist perfekt für schwere Wickelarbeiten an großen ölgekühlten Transformatorspulen geeignet.
-
Zweigang-Drehzahlregelung: Ausgestattet mit einem Zweigang-Getriebesystem, das einen einstellbaren Drehzahlbereich von 0-200 U/min ermöglicht, und ermöglicht ein flexibles Umschalten zwischen schnellem, effizientem Wickeln und langsamem, präzisem Wickeln.
-
Große Wickelabdeckung: Die maximale Wickelbreite beträgt 800 mm und ist mit den meisten herkömmlichen ölgekühlten Transformatorspulengrößen kompatibel, um vielfältige Produktionsanpassungsanforderungen zu erfüllen.
-
Präzise Zählung & Stabile Geschwindigkeitsregelung: Das digitale Anzeigesystem gewährleistet genaue Aufzeichnungen der Wickelumdrehungen; der Potentiometer auf der Platte ermöglicht eine sanfte stufenlose Geschwindigkeitsregelung ohne Drahtspringen oder Spulendeformation.
-
Arbeitssparender Fußpedalbetrieb: Ein unabhängiger Fußschalter steuert den Richtungswechsel der Drehung, wodurch die Hände für Hilfsarbeiten frei werden und die Betriebssicherheit und der Komfort bei der kontinuierlichen Produktion verbessert werden.
-
Dauerhafte industrielle Konfiguration: Ausgestattet mit einem 3-kW-Hochleistungswickelmotor und einer verstärkten 40x40x1000-mm-Wickelwelle, die einen langfristig stabilen Betrieb und eine starke strukturelle Haltbarkeit gewährleistet.
Schnelle Konfigurationsübersicht
-
Anwendbare Materialien: Kupferdraht, Aluminiumdraht für die Transformator-Spulenproduktion
-
Maximale Wickelbreite: 800 mm (erweiterte effektive Wickelfläche)
-
Nennlastkapazität: 1000 kg Schwerlast-Tragfähigkeit
-
Passende Leistung: 3-kW-Hochdrehmoment-Wickelmotor
-
Wellenspezifikation: 40x40x1000 mm Schwerlast-Wickelwelle
-
Drehzahlmodus: Zweigang-Schaltung + stufenlose Drehzahlregelung
Vollständige technische Spezifikationen
Nachstehend sind die Standard-technischen Parameter der halbautomatischen Transformator-Spulenwickelmaschine GDY-1T aufgeführt. Wir unterstützen personalisierte nicht-standardmäßige Anpassungen, um einzigartige Spulengrößen, Lastanforderungen und Produktionsprozessanforderungen von globalen Kunden zu erfüllen.
|
Technischer Artikel
|
Genaue Spezifikation
|
|
Maschinen-Mittenhöhe
|
1000 mm
|
|
Größe der Wickelwelle
|
40×40×1000 mm
|
|
Abmessung des Flansch-Vierkantlochs
|
40×40 mm
|
|
Einstellbare Wickelgeschwindigkeit
|
0 ~ 200 U/min
|
|
Anzahl der Geschwindigkeitsgänge
|
2 Gänge
|
|
Maximale effektive Wickelbreite
|
800 mm
|
|
Zählbereich
|
0 ~ 9999,9 Umdrehungen
|
|
Maximale Tragfähigkeit
|
1000 KG
|
|
Nennmotorleistung
|
3 KW
|
|
Gesamtgewicht der Maschine
|
500 kg
|
|
Gesamtabmessungen (L×B×H)
|
2800×700×1400 mm
|
Anwendungsszenarien
Die halbautomatische Drahtwickelmaschine GDY-1T ist speziell für die Herstellung von ölgekühlten Transformatoren konzipiert und wird häufig bei der Produktion von ölgekühlten Leistungstransformatoren, Verteilungstransformatoren und industriellen Spannungsumwandlungsgeräten eingesetzt. Sie ist perfekt geeignet für die Massenwickelverarbeitung von mittleren und großen Kupfer-/Aluminiumdrahtspulen und liefert eine stabile Verarbeitungsqualität und hohe Produktionseffizienz für Transformatorhersteller.
Häufig gestellte Fragen
F: Für welche Art von Transformatoren ist diese Wickelmaschine geeignet? A: Sie ist professionell für ölgekühlte Transformatoren optimiert und unterstützt die Spulenproduktion für die meisten industriellen und verteilenden Transformatoren mit Schwerlast- und Breitbandverarbeitungsfähigkeiten.
F: Unterstützt diese Maschine eine Feinabstimmung der Geschwindigkeit? A: Ja. Sie verfügt über eine Zweigang-Schaltung plus stufenlose Drehzahlregelung über einen Potentiometer auf der Platte, die die Geschwindigkeit feinabstimmen kann, um sich an verschiedene Drahtdurchmesser und Präzisionswickelanforderungen anzupassen.
F: Sind die Zähldaten bei langem Betrieb genau? A: Ausgestattet mit einem hochpräzisen digitalen Zähler unterstützt die Maschine die Zählung von 0-9999,9 Umdrehungen und gewährleistet eine stabile und genaue Datenaufzeichnung für die langfristige Serienproduktion.
Ziel-SEO-Schlüsselwörter
halbautomatische Transformator-Spulenwickelmaschine, ölgekühlte Transformator-Wickelmaschine, schwere Kupferdrahtwickler, Aluminiumdrahtwickelmaschine, Transformator-Spulenwickelausrüstung
