Transformatorkernschneidemaschine, automatischer Siliziumstahlschneider

AutomatischSiliziumstahlTransformatorKernSchlitzenMaschine

Kurzes Detail der Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Schnittbreite 500 ~ 1250 mm
• Schnittstärke 0,15 ~ 0,6 mm
• Schneider 6 Sätze
• Vorschubgeschwindigkeit 120 m/min
• Leistung 46 kW
• Ein Jahr Garantie

Beschreibung der Kernschneidemaschine ZJX1250

Die automatische Transformatorkern-Siliziumstahl-Schneidemaschine ZJX1250 ist eine Art Produktionsverarbeitungsanlage, die einen gewickelten Siliziumstahlstreifen in Siliziumstahlstreifen mit einer festgelegten Breite schneidet und die Streifen dann zu Spulen aufwickelt.Die Schnittgeschwindigkeit ist einstellbar.

Hauptbestandteile

1. Wagen zum Be- und Entladen von Material

2. Abwickelhaspel

3. Materialempfänger

4. Bewegliches Führungsgerät

5. Schlitzgerät

6. Spanner

7. Wickler

8. Hydraulikstation und Pneumatiksystem

9. Elektrischer Schaltschrank und Konsole

Hauptparameter

Nachfolgend sind typische Standardspezifikationen des ZJX1250 aufgeführt, diese können jedoch bei Bedarf problemlos geändert werden.

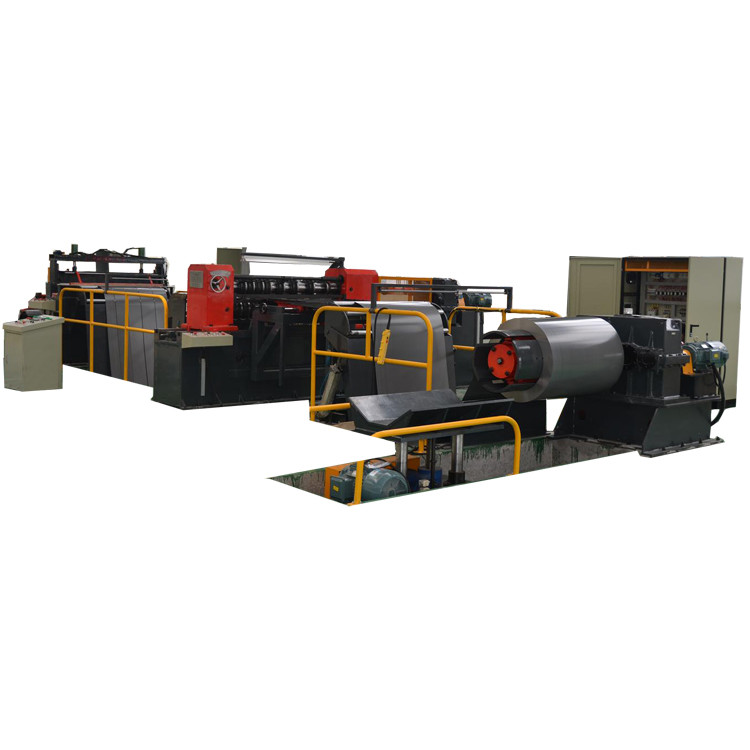

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250


Abb. 2: Wickler der Kernschneidemaschine ZJX1250
