Silikon-Stahlspule, die Linie automatisches Kern-Trennsäge-einfaches bearbeitet aufschlitzt

Einfach zu bedienende automatische Kernschneidemaschine für Siliziumstahlspulen

Beschreibung der Kernschneidemaschine ZJX1250

Die Kernschneidemaschine ZJX1250 ist eine Spezialausrüstung zur Herstellung von Streifen aus einem großen Coil.Die Kernschneidemaschine wird auch als vertikale Schneidlinie bezeichnet und wird hauptsächlich zum Schneiden von Silikonstahlspulen und anderen ähnlichen Materialien in Streifen mit unterschiedlichen Breiten verwendet.Die geschlitzten Metallstreifen werden am Ende der Schlitzmaschine aufgewickelt und können in Transformatoren, Motoren und anderen ähnlichen Produkten verwendet werden.Die Spaltbandbreite ist voreinstellbar und das Spaltband kann zu Spulen aufgewickelt werden.Die maximale Breite des Siliziumstahlmaterials beträgt 1250 mm und die minimale Breite des Spaltbandes beträgt 40 mm.Die Kernschneidemaschine wird in vielen Bereichen eingesetzt, unter anderem im Bereich der Transformatorenherstellung.

SchnellDetails der Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Streifenrollenmaterial-ID: 500 mm
• Streifenmaterialbreite 500 ~ 1250 mm
• Streifendicke 0,15 ~ 0,6 mm
• 6 Sätze Ausstecher
• Vorschubgeschwindigkeit 120 m/min
• Schlitzblechbreite: 40–1250 mm
• Motorleistung 46 kW

HauptsächlichPParameterder Transformatorkernschneidemaschine ZJX1250

Nachfolgend sind typische Standardspezifikationen der Kernschneidemaschine ZJX1250 aufgeführt. Diese können jedoch bei Bedarf problemlos geändert werden.

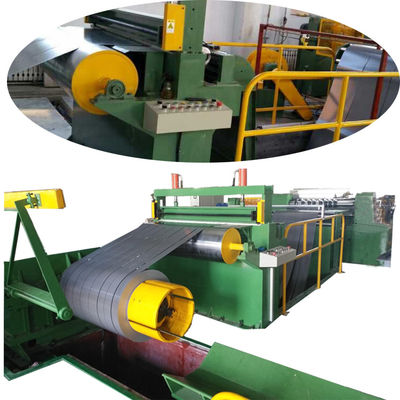

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250

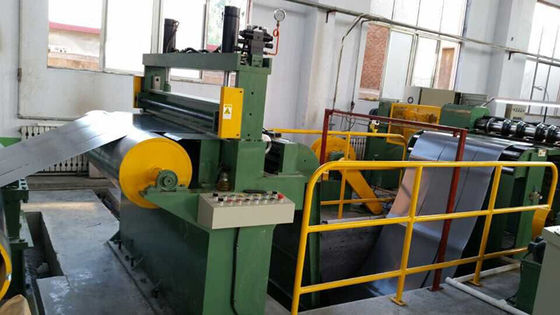

Abb. 2: Wickler der Kernschneidemaschine ZJX1250
