Automatische Stahlspulen-Slitter-Maschinen-Linie Silikon-Stahlkern-Slitter

Automatische Stahlspulenschneidemaschinenlinie Silizium-Stahlkernschneidemaschine

Beschreibung der Kernschneidemaschine ZJX1250

Siliziumstahlbandkernschneidemaschine ZJX1250 ist eine Spezialmaschine zum Schneiden von Siliziumstahlblech in Streifen unterschiedlicher Breite.Die Streifenbreite kann voreingestellt werden.Nach dem Schneiden kann der geschnittene Streifen unter Spannung gewickelt werden, wodurch die Spule verdichtet werden kann.Die maximale Breite des Materials beträgt 1250 mm und die minimale Breite des geschnittenen Streifens beträgt 40 mm.Die Kernschneidemaschine wird in vielen Bereichen eingesetzt, unter anderem im Bereich der Transformatorenherstellung.

SchnellDetails der Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Streifenrollenmaterial-ID: 500 mm
• Streifenmaterialbreite 500 ~ 1250 mm
• Streifendicke 0,15 ~ 0,6 mm
• 6 Sätze Ausstecher
• Vorschubgeschwindigkeit 120 m/min
• Schlitzblechbreite: 40–1250 mm
• Motorleistung 46 kW

HauptsächlichPParameterder Transformatorkernschneidemaschine ZJX1250

Nachfolgend sind typische Standardspezifikationen der Kernschneidemaschine ZJX1250 aufgeführt. Diese können jedoch bei Bedarf problemlos geändert werden.

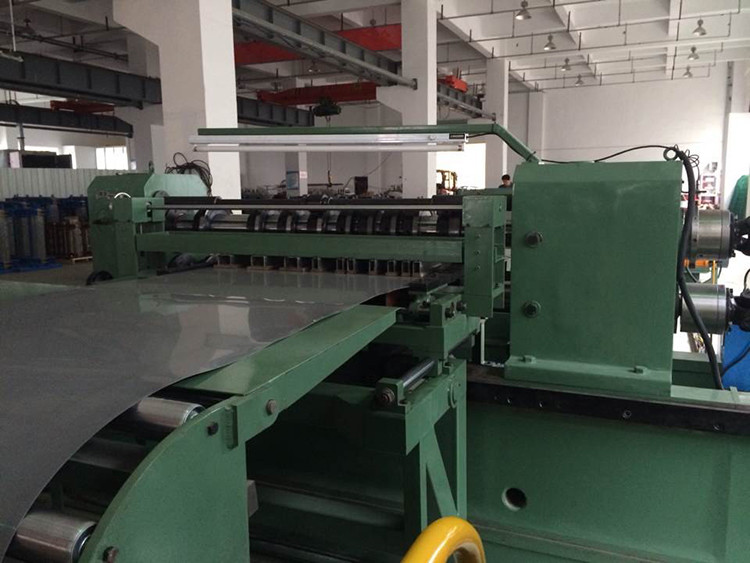

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250

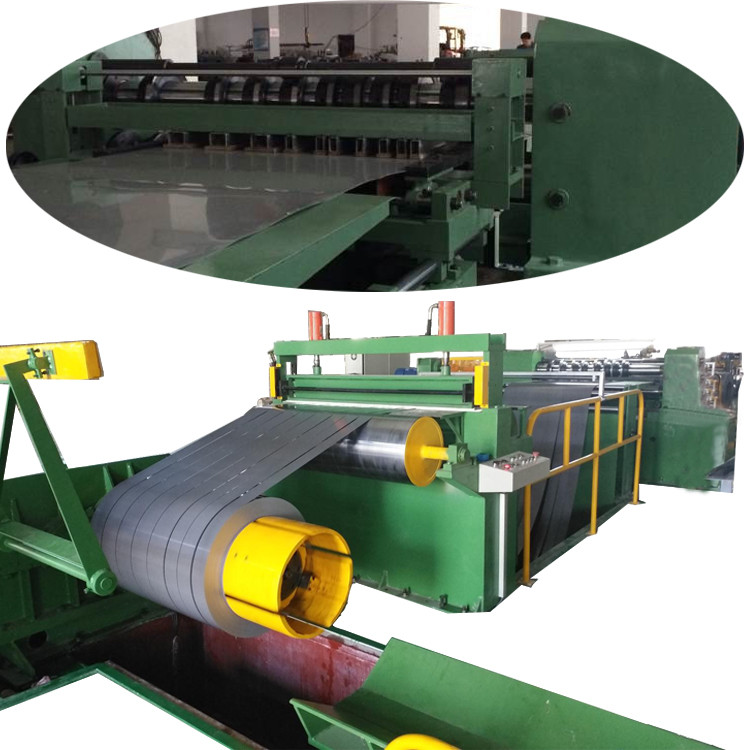

Abb. 2: Wickler der Kernschneidemaschine ZJX1250
