Produktdetails:
Zahlung und Versand AGB:
|
| Name: | kupferne Folienwickelmaschine | Verwendung: | wickelnde Transformatorspule |
|---|---|---|---|
| Cufolienstärke: | 0.2 - 2.0mm | Alfolienstärke: | 0.3 - 3.0mm |
| Schweißen: | TIG | Schweißende Geschwindigkeit: | 0.8m/min |
| Entgraten: | pneumatisch | Reinigung: | pneumatisch |
| Hervorheben: | Programmierbare Wickelmaschine des Transformators,2.0mm Transformator-Windenmaschine,Programmierbare Wickelmaschine der kupfernen Folie |
||

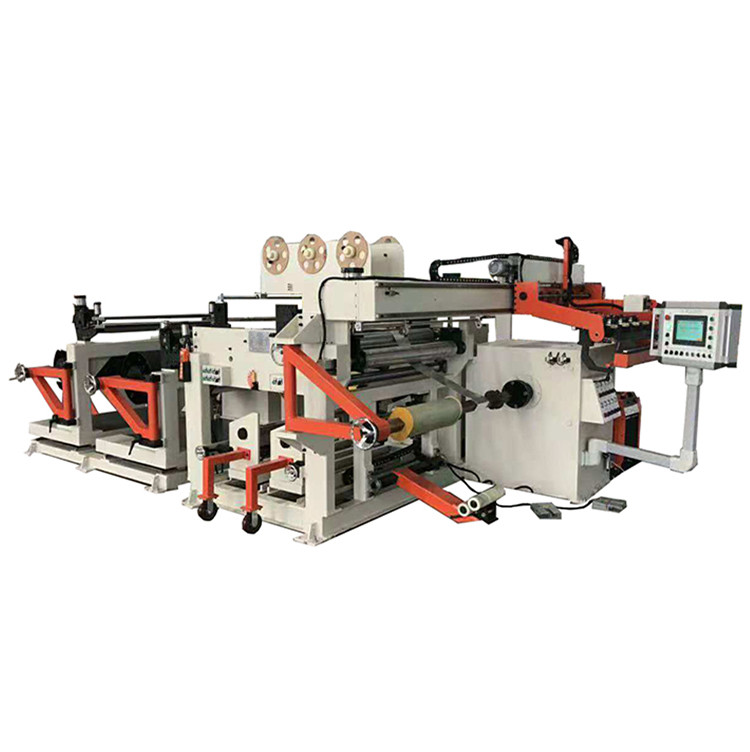

Programmierbare trockene Transformator-Doppelschicht-kupferne Folien-Wickelmaschine
Einleitung der kupfernen Folien-Wickelmaschine

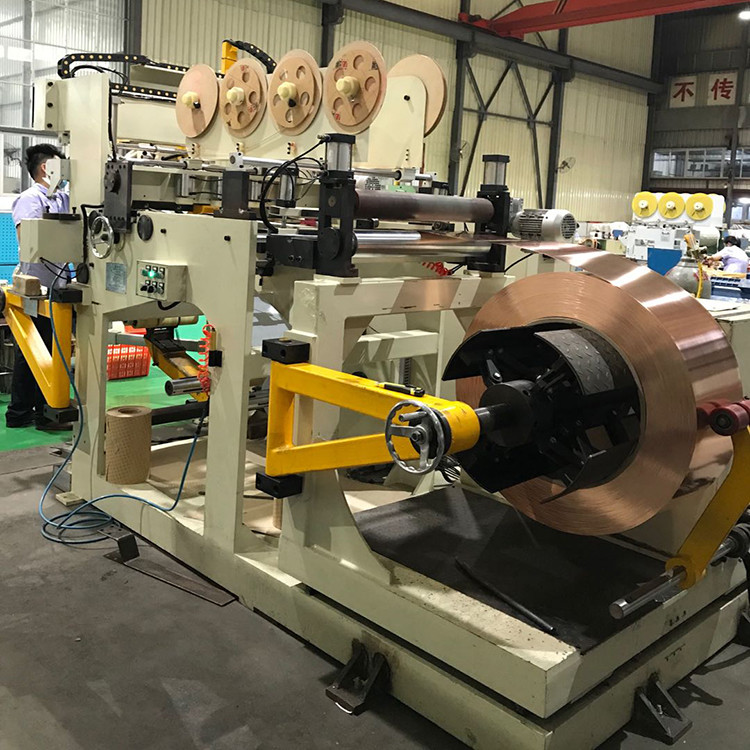

Ist kupferne Folienwickelmaschine BRJ800-2 der programmierbaren trockenen Transformatordoppelschichten eine spezielle Ausrüstung, zum von Folienspulen für trockene Art Transformator und andere ähnliche Produkte zu wickeln. Die kupferne Folienwickelmaschine kann ein oder zwei Schichten Streifen der Kupfer- oder Aluminiumfolie und ein oder zwei Schichten Isolierungspapier behandeln. Die Folie und die Sammelschiene werden mit TIG-Prozess geschweißt. Das Entgraten wird durch pneumatisches gefahren. Reinigungssystem wird auch durch pneumatisches gefahren. Die Welle kann, für die Platzierung des kupfernen Folienmaterials zu erweitern und zu extrahieren sein. Drückt Rolle, um die Folie zu drücken, um sein rückwärtiges zu vermeiden.
Schnelles Detail der kupfernen Folienwickelmaschine
Hauptkomponenten der kupfernen Folienwickelmaschine
1) Großeisenrechner
2) Automatische wickelnde Einheit
3) Vereiteln Sie Leiter decoiler
4) Isolierungspapier decoiler
5) Ende-Füllestreifenhalter
6) Reinigungsgerät
7) Schnitt der Einheit
8) Entgratenes System der Folie
9) Randausrichtungssystem
10) Einheit automatischen Schweißens
11) Elektronisches Kontrollsystem
12) Druckluftanlage
Technische Parameter der Folien-Wickelmaschine
Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ800-2 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Fertiges Spule Od-Maximum. | 1,000mm |
| Fertige Spulen-Form: | Oval, Kreis und rechteckiges, etc. |
| Leiter-Foil Material Od.: | 1,000mm |
| Leiter-Foil Material Identifikation: | 500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Länge: | 850mm |
| Erweiterungsstrecke Folie Decoiler: | 420-520mm |
| Wickelnde Dorn-Größe: | 80×80×1150 Millimeter |
| Schweißer: | TIG |
| Schweißende Geschwindigkeit: | 0,8 m/min |
| Isolierung Decoiler-Zahl: | 2 PC |
| Isoliermaterial Od. Maximal: | 400mm |
| Isoliermaterial Identifikation: | 76mm |
| Max. Isoliermaterial-Breite: | 850mm |
| Isolierung Decoiler-Welle: | Dehnbar |
| Ende-Fülle Streifen-Zufuhr: | 6 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
