Geworfene Harz LV-Transformator-Kupfer-Folien-Wickelmaschine-automatische Streifen-Winde

Automatische Streifen-Winde warf Harz LV-Transformator-Kupfer-Folien-Wickelmaschine

1) Beschreibung der kupfernen Folienwickelmaschine

Geworfene Harz LV-Transformatorkupfer-Folienwickelmaschine kann den Folienleiter mit maximaler Breite 1000mm wickeln, die kupferne Folienwickelmaschine kann behandeln:

• Kupferner Folienstreifen von 0,2 Millimeter zu 2.0mm Stärke
• Aluminiumfoliestreifen von 0.3mm bis 3,0 Millimeter Stärke
• Max. Folienbreite 1000mm
• Zwei Schichten Folie
• Zwei Schichten Isolierungspapier
• Schweißungsfolie und -Sammelschiene zusammen

Die kupferne Folienwickelmaschine wird mit versehen

• zwei Stücke Folie decoilers
• zwei Isolierung decoilers
• photoelektrischer Sensor
• Drücken von Rollen
• Kontrollsystem basiert auf PLC, um die Maschine genau zu steuern
• Touch Screen, zum der Operation einfach und intuitiv zu machen

2) Hauptkomponenten der kupfernen Folienwickelmaschine

• Großrechner
• Wickelnde Einheit
• Folie decoiler
• Isolierung decoiler
• Ende-Füllestreifenzufuhr
• Entgratenes System der Folie
• Randausrichtungssystem
• Einheit automatischen Schweißens

3) Technische Parameter der kupfernen Folienwickelmaschine

Typische Standardspezifikationen von BRJ1000-2 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.

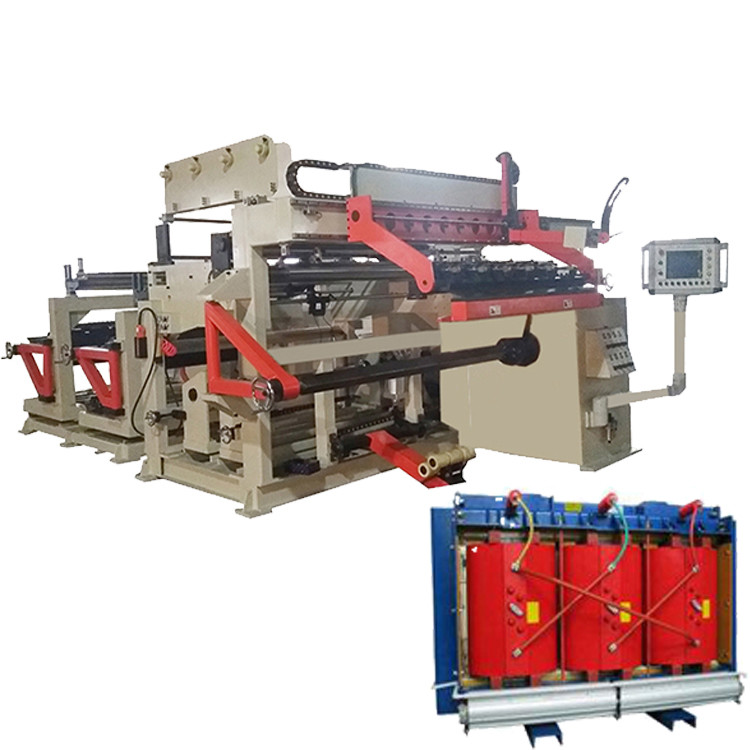

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ1000-2

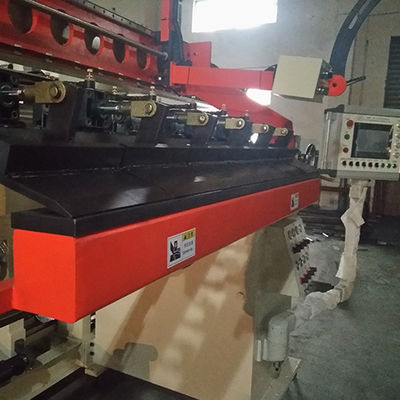

Abb. 2: Kupferne schweißende Einheit der Folienwickelmaschine BRJ1000-2
