Beschreibung der kupfernen Folienwickelmaschine BRJ800-2-2

Kupferne Folienwickelmaschine BRJ800-2-2 ist ein Modell des Festklemmens der Kernfolienwickelmaschine das heißt, dass die Kupfer- oder Aluminiumfolie auf den festgeklemmten Kern gedreht direkt sein kann. Diese Art der Folienspule kann in den Reaktoren oder in anderen ähnlichen Produkten verwendet werden. Zwei Servomotoren werden in der Maschine benutzt, um den Eisenkern zu fahren, der dem gleichen Drehmoment an den zwei Enden garantieren kann. Die kupferne Folienwickelmaschine, láminas de Aluminio Máquina de Bobinado de, kann benutzt werden, um ein oder zwei Schichten Folie und ein oder zwei Schichten Isolierungspapier zu wickeln. Mit einem Touch Screen ist es sehr einfach, die kupferne Folienwickelmaschine zu benützen.

Hauptkomponenten der kupfernen Folienwickelmaschine BRJ800-2-2

• Großrechner: Der Rahmen wird mit Stahl geschweißt, der sehr stark ist;
• Folie dereeler: Zwei Folie dereelers werden verwendet, um Folienmaterial zu setzen;
• Drücken der Rolle: Die drückende Rolle ist für das Drücken;
• Wickelnde Einheit: Zwei Servomotoren 5.5kw werden benutzt, um den festgeklemmten Kern zu fahren, um die Folie zu wickeln;
• Isolierung dereeler: Schleppseilisolierung dereelers werden verwendet, um Isolierungspapier zu setzen;
• Randausrichtungssystem: Photoelektrischer Sensor wird benutzt, um die Randausrichtung zu machen;
• Einheit automatischen Schweißens: Tig-Schweißverfahren wird verwendet, um Folie und Sammelschiene zusammen zu schweißen und;
• Elektrisches Kontrollsystem: Das Kontrollsystem basiert auf PLC.

Technische Parameter der kupfernen Folienwickelmaschine BRJ800-2-2

Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ800-2-2 werden unten gezeigt, jedoch können diese geändert werden, wie verlangt worden.

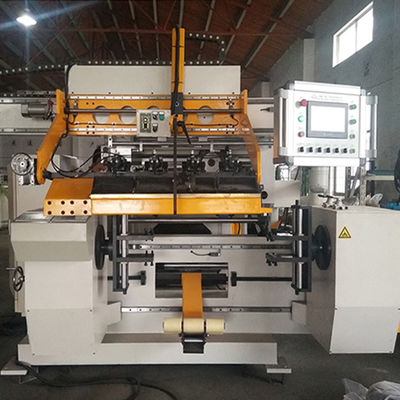

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ800-2-2

Abb. 2: Kupferne Rückseitenansicht der Folienwickelmaschine BRJ800-2-2
