Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | kupferne Folienwickelmaschine | Verwendung: | wickelnde Spule |
|---|---|---|---|
| Leiter: | Cu-/Alstreifen | Folie decoiler: | 2 Sätze |
| Leistungsstärke: | 22kW | Drehende Geschwindigkeit: | 18 U/min |
| Farbe: | wie verlangt | Garantie: | 12 Monate |
| Hervorheben: | Automatische kupferne Folien-Wickelmaschine,Trockene Art Transformator-Wickelmaschine,Folien-Wickelmaschine des Kupfer-18rpm |
||
Automatische kupferne Folien-Wickelmaschine, die trockene Art Niederspannungs-Transformator herstellt
Beschreibung der kupfernen Folienwickelmaschine BRJ1400-2
Trockene Art Transformatorkupfer-Folienwickelmaschine BRJ1400-2 ist eine Berufsausrüstung für wickelnde Spulen für geworfenen Harztransformator und andere ähnliche Produkte. Die Art der kupfernen Folienwickelmaschine, d.h. láminas de Aluminio Máquina de Bobinado de, kann ein oder zwei Schichten kupferne Film- oder Aluminiumfolie mit Breite von 300mm bis 1400mm behandeln. Die kupferne Folienwickelmaschine kann ein oder zwei Schichten Schichtisolierungspapier zusammen mit Folie auch wickeln. Mit automatischer TIG-Schweißenseinheit kann das Folie wickelnde macihne die Leiterfolie mit der Sammelschiene zusammen schweißen. Außerdem kann die kupferne Folienwickelmaschine besonders angefertigt werden, wie, wie die Folie decoiler Erweiterungsstrecke verlangt worden. Normalerweise ist die Folie decoiler Erweiterungsstrecke von 420 bis 520mm, die für die Leiterfolie mit innerem Durchmesser 500mm passend ist. Das Kontrollsystem basiert auf PLC.
Hauptkomponenten der kupfernen Folienwickelmaschine BRJ1400-2
1. Großrechner, Eisen geschweißter Rahmen ist sehr stark und stabil
2. Wicklungseinheit, mit Motor 22kw, Lieferung drehmomentstark
3. Vereiteln Sie decoiler, zwei Folie decoiler, das für Leiterfolie mit innerem Durchmesser 500mm passend ist
4. Isolierung decoiler, Isolierung zwei decoiler für die Platzierung der Isolierung Paer mit Od 400mm Identifikations-76mm
5. Ende-füllende Streifenzufuhr, Halter acht für Endenisolierungsfüller
6. Reinigungssystem, zwei Sätze
7. Ausschnittsystem, ein Satz
8. Entgratenes System der Folie, zwei Sätze.
Technische Parameter der kupfernen Folienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch kann die kupferne Folienwickelmaschine als verlangt worden auch hergestellt werden.
| Max. Foil Width: | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Leiter-Material Od.: | Ø1,000mm |
| Leiter-Material Identifikation: | Ø500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Durchmesser: | justierbare Strecke Ø400 | 520mm |
| Max. Coil Weight: | 2,000KG |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Rollende Schere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Korrektur-Präzision: | ±0.5mm |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählend erstrecken sich Drehungen: | 0 | 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (L x W x H): | 5800 x 2850 x 2500mm |

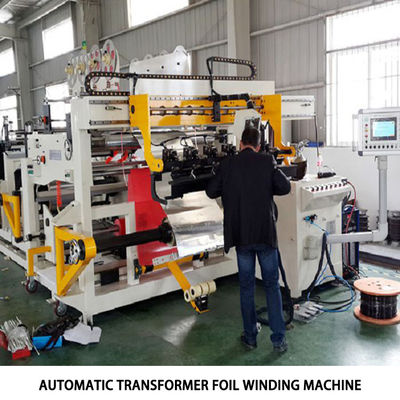

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ1600-2
Abb. 2: Kupfernes decoiler Isolierung der Folienwickelmaschine BRJ1600-2
