Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Spulen- u. Folienwickelmaschine | Verwendung: | Herstellung der Reaktorspule |
|---|---|---|---|
| Alfolienstärke: | 0,3 | 3.0mm | Cufolienstärke: | 0,2 | 2.0mm |
| Runddraht: | Ø 0,3 | 5.0mm | Maximaler Flachdraht: | 5 x12mm |
| Farbe: | optional | Garantie: | 1-jährig |
| Hervorheben: | Kupferne Folien-Wickelmaschine automatisch,Leiter-Wire Copper Foil-Wickelmaschine,Hohe effektive kupferne Folien-Wickelmaschine |
||
Hoher effektiver automatischer Leiter Wire und kupferne Folien-Wickelmaschine
Beschreibung der kupfernen Folienwickelmaschine BRJ400-2-2
Kupferne Folienwickelmaschine BRJ400-2 kann benutzt werden, um Folie und Draht zu wickeln. Die kupferne Folienwickelmaschine kann benutzt werden, um ein oder zwei Schichten Folie und ein oder zwei Schichten Isolierungspapier zu wickeln. Die Maschine kann auch benutzt werden, um Draht mit maximaler wickelnder Breite 400mm zu wickeln. Die Maschine wird mit zwei Sätzen funktionierender Schnittstellen, man ist für wickelnde Folienspule, andere ist für Wickeldrahtspule versehen. Die zwei Sätze von Schnittstellen können durch den Touch Screen leicht geschaltet werden.
Technischer Parameter der kupfernen Folienwickelmaschine BRJ400-2-2
Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ400-2-2 werden unten gezeigt, jedoch kann die Folienwickelmaschine als verlangt worden auch hergestellt werden.
| EINZELTEIL | BRJ400-2-2 |
| Prozessfolien-Spulen-Parameter | |
| Maximale Folienbreite: | 400mm |
| Max Rotating Diameter: | Ø600mm |
| Spulenform: | Oval, Runde, Rechteck |
| Folien-materieller Parameter | |
| Leitermaterial: | Kupferne/Aluminiumfolie |
| Folienstreifenbreite: | 400mm |
| Alfolienstärke: | 0.3~3.0 Millimeter |
| Cufolienstärke: | 0.2~2.0 Millimeter |
| Vereiteln Sie Rollen-Identifikation: | 500mm |
| Maximales Folien-Rollen-Od.: | 1000mm |
| Folie decoiler Zahl: | 2 Sätze |
| Folie decoiler Länge: | 450mm |
| Folie decoiler Expansionsstrecke: | Ø420~520mm (passend für die Platzierung des Folienmaterials mit Identifikation 500mm) |
| Maximale Folie decoiler Kapazität: | 750kg |
| Ausrichtungs-Gerät | |
| Ausrichtungsmethode: | Photoelektrische Selbstkorrektur |
| Ausrichtungspräzision: | ±0.5mm |
| Wickelndes Gerät | |
| Windgeschwindigkeit: | 0~35rpm |
| Wickelnde Energie: | 8KW |
| Geschwindigkeitsregelung: | stepless Geschwindigkeitsregelung der Variabel-Frequenz |
| Kernachsenhalter: | Zwei Klemmen |
| Mittelhöhe: | 900mm |
| Isolierung Papier-Decoiler | |
| Isolierungsachse: | 2 Sätze |
| Maximales Schichtisolierungsrollen-Od: | Ø400mm |
| Schichtisolierungsrollen-Identifikation: | Ø76mm |
| Gelegte Isolierungsbreite: | ≤450mm |
| Decoilings-Achse: | pneumatisch |
| Plc-Kontrollsystem | |
| Widersprechende Strecke: | 0.0~9999.9 |
| Widersprechen von Präzision: | 0,1 Kreis |
| Funktion: | Segmentierter Input, Gedächtnis des umschaltbaren, Stromausfalls, etc. |
| Für Drahtringwicklung | |
| Max. gedrehtes Spule Od.: | 600mm |
| Maximale Draht-Wicklungs-Breite: | 400mm |
| Runddraht-Größe: |
Ø 0.3| 5.0mm |
| Maximale Flachdraht-Größe: | 5x12mm |
| Maximale Windgeschwindigkeit: | 100rpm |

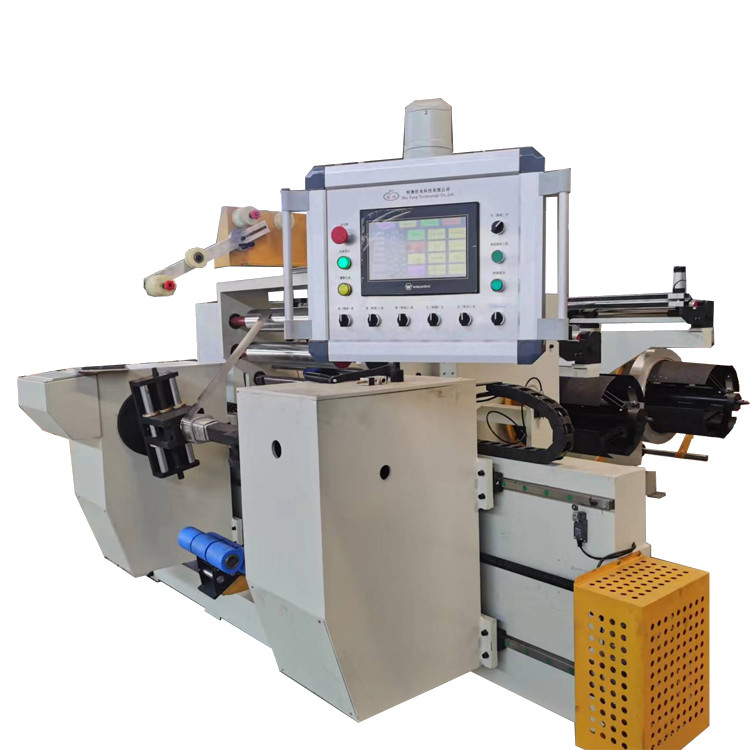

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ400-2-2
Abb. 2: Kupfernes decoiler Folie der Folienwickelmaschine BRJ400-2-2
