Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Wickelmaschine für Kupferfolie | Verwendungszweck: | Drosselspule herstellen |
|---|---|---|---|
| Al-Foliendicke: | 0,3 ~ 3,0 mm | Dicke der Cu-Folie: | 0,2 ~ 2,0 mm |
| Schweißmodus: | WIG | Motorleistung: | 11kW |
| Farbe: | Optional | Garantie: | 12 Monate |
| Hervorheben: | Automatischer Reaktor-Folienbandwickler,WIG-Spulenwickler,elektrische Kupferfolienwickelmaschine |
||
Automatischer Reaktor Folienstreifenwickler Elektrische WIG-Kupferfolienwickelmaschine
Beschreibungder Kupferfolienwickelmaschine BRJ600-2-2
Die Kupferfolienwickelmaschine BRJ600-2-2 ist eine spezielle Folienwickelmaschine zum Wickeln von Reaktorfolienspulen und anderen ähnlichen Produkten.Die Kupferfolienwickelmaschine ist mit zwei Spannfuttern zum Einspannen des Eisenkerns ausgestattet und die Folie kann direkt auf den Kern gewickelt werden.Wenn zwei Servomotoren antreiben, haben die beiden Spannfutter das gleiche Drehmoment, was die gute Form der gewickelten Spule garantiert.Diese Art von Kupferfolienwickelmaschine kann eine oder zwei Schichten Kupferfolie mit einer Dicke von 0,2 mm bis 2 mm und Aluminiumfolie mit einer Dicke von 0,3 mm bis 3 mm wickeln.Zwei photoelektrische Sensoren werden verwendet, um die Position der Folie beim Wickeln zu korrigieren.Mit der auf SPS basierenden Steuerung lässt sich die Kupferfolienwickelmaschine einfach bedienen.Alle Parameter der Kupferfolienwickelmaschine können über einen Touchscreen eingegeben werden.Die Kupferfolienwickelmaschine zeichnet sich durch langsames Anlaufen, großes Drehmoment, hohe Automatisierung und so weiter aus.
SchnelldDetails der Kupferfolienwickelmaschine BRJ600-2-2
TechnischpParameterder Kupferfolienwickelmaschine BRJ600-2-2
Typische Standardspezifikationen des BRJ600-2-2 sind unten aufgeführt, die Folienwickelmaschine kann jedoch auch nach Kundenwunsch gefertigt werden.
| Folienbreite: | 250 ~ 600 mm |
| max.Fertiger Spulen-AD.: | 800mm |
| Leiterbandmaterial: | Kupfer oder Aluminium |
| Dicke des Al-Streifens: | 0,3 ~ 3,0 mm |
| Dicke des Cu-Streifens: | 0,2 ~ 2,0 mm |
| Nummer des Folienabwicklers: | 2 Stk |
| Länge des Folienabwicklers: | 650mm |
| Erweiterung des Folienabwicklerbereichs: | Ø420 ~ 520 mm |
| max.Spulengewicht: | 1.000 KG |
| Motorleistung: | 11kw |
| max.Wickelgeschwindigkeit: | 26 U/min |
| Schweißsystem: | WIG |
| Nummer des Isolationsabwicklers: | 2 Stk |
| Breite des Isolationsabwicklers: | 650mm |
| Isolierung Abwickelwelle: | pneumatisches Öffnen/Schließen |
| Kantenausrichtungssystem: | Photoelektrische Abtastung |
| Kontrollsystem: | SPS |
| Benutzeroberfläche: | 10 Zoll (254 mm) Touchscreen |
| Zählbereich: | 0 ~ 9999,9 |

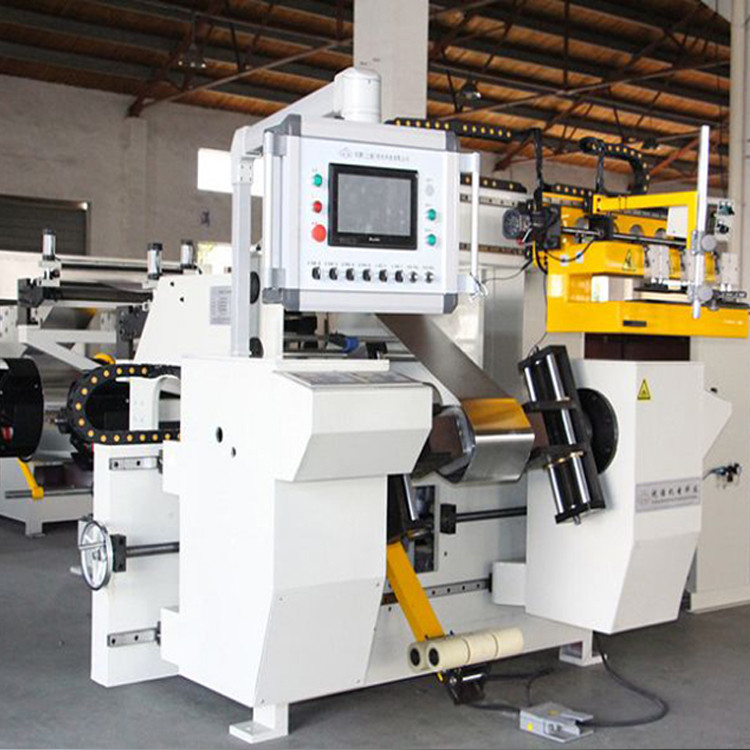

Abb. 1: Vorderansicht der Kupferfolienwickelmaschine BRJ600-2-2
Abb. 2: Folienabwickler der Kupferfolienwickelmaschine BRJ600-2-2
