| Name: | Folienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Leiter: | Cu-/Alstreifen | Folie decoiler: | 2 Sätze |
| Leistungsstärke: | 22KW | Drehende Geschwindigkeit: | 18 U/min |
| Farbe: | wie verlangt | Garantie: | 12 Monate |
| Hervorheben: | Winde der Folien-18rpm,Folien-Winde TIG Welding,Wickelmaschine der Folien-18rpm |
||
Kupferne und Aluminiumfolie-Winden-Kupfer-Folien-Wickelmaschine TIG Welding
Beschreibung der kupfernen Folienwickelmaschine BRJ1400-2
Geworfene Harztransformatorkupfer-Folienwickelmaschine BRJ1400-2 ist eine der Leiterfilmwinde. Diese Art der Folienwickelmaschine kann verwendet werden, um Folienspulen zu wickeln. Die Folienspulen ist für die Herstellung von geworfenen Harztransformatoren und von anderen ähnlichen Produkten. Mit zwei Folie decolers und zwei Isolierung decoilers kann die Art der kupfernen Folienwickelmaschine ein oder zwei Schichten kupferne Film- oder Aluminiumfolie und ein oder zwei Schichten Isolierungspapier behandeln. Eine TIG-Schweißenseinheit ist für die Leiterfolie mit der Sammelschiene zusammen schweißen. Außerdem kann die kupferne Folienwickelmaschine besonders angefertigt werden, wie, wie die Folie decoiler Erweiterungsstrecke verlangt worden. Normalerweise ist die Folie decoiler Erweiterungsstrecke von 420mm bis 520mm, die für die Leiterfolie mit innerem Durchmesser 500mm passend ist. Das Kontrollsystem basiert auf PLC.
Hauptkomponenten der kupfernen Folienwickelmaschine BRJ1400-2
1. Großrechner, Eisen geschweißter Rahmen ist sehr stark und stabil
2. Wicklungseinheit, mit Motor 22kw, Lieferung drehmomentstark
3. Vereiteln Sie decoiler, zwei Folie decoiler, das für Leiterfolie mit innerem Durchmesser 500mm passend ist
4. Isolierung decoiler, Isolierung zwei decoiler für die Platzierung der Isolierung Paer mit Od 400mm Identifikations-76mm
5. Ende-füllende Streifenzufuhr, Halter acht für Endenisolierungsfüller
6. Reinigungssystem, zwei Sätze
7. Ausschnittsystem, ein Satz
8. Entgratenes System der Folie, zwei Sätze.
Technische Parameter der kupfernen Folienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der kupfernen Folienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Max. Foil Width: | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Leiter-Material Od.: | Ø1,000mm |
| Leiter-Material Identifikation: | Ø500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Durchmesser: | justierbare Strecke Ø400 | 520mm |
| Max. Coil Weight: | 2,000KG |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Rollende Schere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Korrektur-Präzision: | ±0.5mm |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählend erstrecken sich Drehungen: | 0 | 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (L x W x H): | 5800 x 2850 x 2500mm |

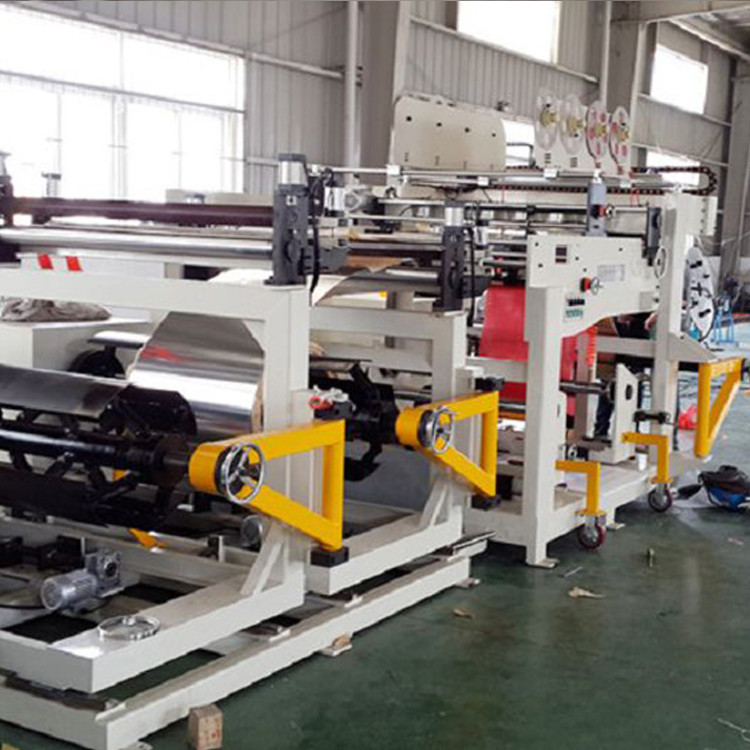

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ1600-2
Abb. 2: Kupfernes decoiler Isolierung der Folienwickelmaschine BRJ1600-2
