Elektrische 3.0mm Stärke-Kupfer-Folien-Wickelmaschine-Ausrüstungs-Herstellungs-Maschinerie

Elektrogeräte-Herstellungsmaschinerie-Kupfer-Folien-Spulen-Wickelmaschine

Beschreibung der kupfernen Folienwickelmaschine BRJ800-2-2

Kupferne Folienwickelmaschine BRJ800-2-2 ist eine spezielle Ausrüstung, zum der Kupfer- oder Aluminiumfolie zu wickeln. Die kupferne Folienwickelmaschine ist ein Kern, der Folienwickelmaschine festklemmt, die für wickelnde Reaktorfolienspulen und andere ähnliche Produkte passend ist. Diese Art der kupfernen Folienwickelmaschine nimmt Servomotoren für zwei Antriebsaktien separat an, um zwei Klemmen zu machen haben das gleiche Drehmoment und sicherstellen die Antriebsaktien, um Folie synchron zu wickeln. Zwei Schichten Kupfer oder Aluminiumfolie und zwei Schichten Isolierungspapier können durch diese Art der Folienwickelmaschine behandelt werden. Außerdem können die Funktionen der kupfernen Folienwickelmaschine besonders angefertigt werden, wie verlangt worden.

Hauptkomponenten der kupfernen Folienwickelmaschine BRJ800-2-2

• Großrechner: Der Rahmen wird mit Stahl geschweißt, der sehr stark ist;
• Folie decoiler: Diese Art der Folienwickelmaschine wird mit zwei Folie decoilers versehen;
• Drücken der Rolle: Die drückende Rolle ist für die Fütterung der Folie, bevor sie die Folie wickelt und drückt, nachdem sie gewickelt hat;
• Wickelnde Einheit: Zwei Servomotoren 5.5kw werden benutzt, um die Folie zu wickeln;
• Isolierung decoiler: 2 PC;
• Randausrichtungssystem: Photoelektrischer Sensor wird benutzt, um die Randausrichtung zu machen;
• Einheit automatischen Schweißens: TIG.
• Pneumatische Einheit: Lieferung Kraft für Bremse und das Drücken der Rolle, des etc.
• Elektrisches Kontrollsystem: einschließlich PLC, VFD und andere elektrische Komponenten LV.
• Fußpedal: verwendet werden, um die kann das Drehen Richtung der wickelnden Welle zu schalten.

Technische Parameter der kupfernen Folienwickelmaschine BRJ800-2-2

Typische Standardspezifikationen von BRJ800-2-2 werden unten gezeigt, jedoch kann die Folienwickelmaschine als verlangt worden auch hergestellt werden.

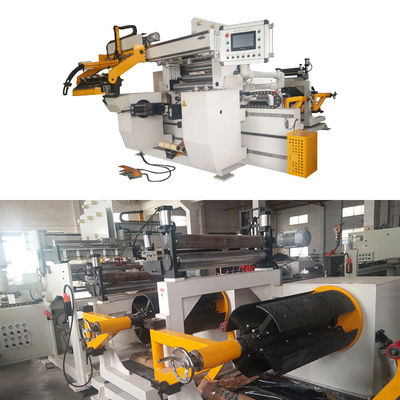

Abb. 1: Kupferne Vorderansicht der Folienwickelmaschine BRJ800-2-2

Abb. 2: Kupferne Rückseitenansicht der Folienwickelmaschine BRJ800-2-2
