| Produkt-Name: | kupferne Folienwickelmaschine | Max. Folienbreite: | 300mm |
|---|---|---|---|
| Max. Wickelgeschwindigkeit: | 35 U/min | Folien-Stärke: | 0,2 | 3.0mm |
| Leistungsaufnahme: | 5.5KW | Stromversorgung: | AC380V 50Hz |
| Maschinen-Farbe: | Wie verlangt | Garantie: | 12 Monate |
| Hervorheben: | Automatische SPS-Wickelmaschine,hochpräzise Kupferfolien-Wickelmaschine,Kupferfolien-Wickelmaschine 35 U/min |
||
Hochpräzise Kupferfolienwickelmaschine BRJ300-2 mit SPS-Steuerung
Beschreibungder Folienwickelmaschine BRJ300-2
Die Kupferfolienwickelmaschine BRJ300-2 ist eine professionelle Folienstreifenwickelmaschine, die hauptsächlich zum Wickeln von Kupferfolie und Aluminiumfolie zur Herstellung von Gießharz-Transformatorspulen verwendet wird.Die Kupferfolienwickelmaschine ist mit einer Kaltpressschweißeinheit ausgestattet.Diese Art von Kaltpressschweißgerät kann unterschiedliche Materialien verschweißen, z. B. Aluminiumfolie und Kupfer-Sammelschiene zusammenschweißen oder Kupferfolie und Aluminium-Sammelschiene zusammenschweißen und so weiter.Mit zwei Sätzen Folienabwickelhaspeln und Isolationsabwickelhaspeln kann die Kupferfolienwickelmaschine eine oder zwei Lagen Kupferfolie und eine oder zwei Lagen Isolierpapier aufwickeln.Die Kupferfolienwickelmaschine zeichnet sich durch einen langsamen Start, einen ruhigen Lauf, eine präzise Aktion usw. aus.Mit einem Touchscreen und einem SPS-Steuerungssystem lässt sich die Kupferfolienwickelmaschine einfach bedienen.
HauptsächlichCKomponentender Kupferfolienwickelmaschine BRJ300-2
1. Geschweißter Hauptrahmen aus Stahl
2. Zwei Folienabwickler
3. Zwei Folienzuführungen
4. Andruckrolle
5. Wickeleinheit
6. SPS-basiertes Steuerungssystem
7. Pneumatisches System
8. Kaltpressschweißgerät
TechnischPParameterder Kupferfolienwickelmaschine BRJ300-2
Nachfolgend sind typische Standardspezifikationen der Kupferfolienwickelmaschine BRJ300-2 aufgeführt. Die Kupferfolienwickelmaschine kann jedoch auch nach Wunsch hergestellt werden.
| Folienbreite: | 100 ~ 300 mm |
| Fertige Spulenform: | Oval, kreisförmig und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Al-Foliendicke: | 0,3 ~ 3,0 mm |
| Cu-Foliendicke: | 0,2 ~ 2,0 mm |
| Folienabwickelhaspel: | 2 Stk |
| Länge der Folienabwickelhaspel: | 350 mm |
| Durchmesserbereich der Folienabwickelhaspel: | Ø400 ~ 520mm |
| Maximales Spulengewicht: | 750 KG |
| Andruckrolle: | 2 Satz |
| Geschwindigkeitsmodus anpassen: | Stufenlos verstellbar |
| Drehzahl: | 0 ~ 35 U/min |
| Nummer des Isolations-Abwickelhaspels: | 2 Stk |
| Isolierungs-Abwickelhaspel: | 350mm |
| Isolierungs-Decoiler-Welle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| Programmiertyp: | SPS |
| Touch-Screen: | 10 Zoll (254 mm) |
| Zählbereich: | 0 ~ 9999,9 |

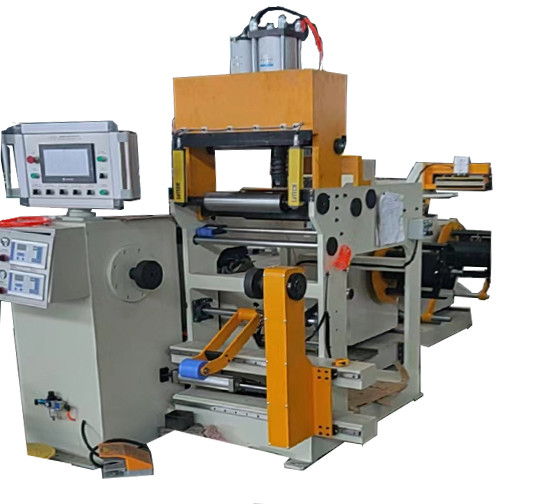

Abb. 1: Vorderansicht der Kupferfolienwickelmaschine BRJ300-2
Abb. 2: Kaltpressschweißeinheit der Kupferfolienwickelmaschine BRJ300-2
