Produktdetails:
Zahlung und Versand AGB:
|
| Maschinenname: | kupferne Folienwickelmaschine | Folienbreite: | 100 | 300mm |
|---|---|---|---|
| Isolierung decoiler: | 2 PC | Schweißeinheit: | kaltes Druckschweißen |
| Dicke der Kupferfolie: | 0,2 | 2.0mm | Aluminiumfoliestärke: | 0,3 | 3.0mm |
| Leistungsstärke: | 5.5KW | Windgeschwindigkeit: | 0 | 35rpm |
| Maschinen-Farbe: | Wie verlangt | Garantiezeitraum: | 12 Monate |
| Hervorheben: | Kaltdruckschweiß-Kupferfolienwickler,Reaktorspulen-Folienwickelmaschine |
||
Kaltpressschweiß-Kupferfolienwickelmaschine BRJ300-2-2 für Reaktorspulen
Beschreibungder Kupferfolienwickelmaschine BRJ300-2-2
Die Kupferfolienwickelmaschine BRJ300-2-2 ist eine Art von Reaktorfolienwickelmaschinen.Die Kupferfolienwickelmaschine ist mit Servomotoren, SPS-Steuerungssystem, Kaltschweißeinheit, fotoelektrischer Korrektureinheit, Folienabwickelhaspel, Isolationsabwickelhaspel usw. ausgestattet.Diese Art von automatischem Folienwickler kann sowohl Kupferfolie als auch Aluminiumfolie aufwickeln, wodurch Reaktorspulen und andere ähnliche Produkte hergestellt werden können.Mit der Kaltpressschweißeinheit kann die Kupferfolienwickelmaschine Aluminiumfolie mit Kupfersammelschiene zusammenschweißen und Kupferfolie und Aluminiumsammelschiene miteinander verschweißen.Alle Parameter können über den Touchscreen eingegeben werden.Aus Sicherheitsgründen beginnt die Kupferfolienwickelmaschine sehr langsam zu wickeln.Die Bedienung der Kupferfolienwickelmaschine ist sehr einfach.
SchnellDetailder Kupferfolienwickelmaschine BRJ300-2-2
HauptsächlichCKomponentender Kupferfolienwickelmaschine BRJ300-2-2
TechnischPParameterder Kupferfolienwickelmaschine BRJ300-2-2
Nachfolgend sind typische Standardspezifikationen der Kupferfolienwickelmaschine BRJ300-2-2 aufgeführt. Die Folienwickelmaschine kann jedoch auch nach Wunsch hergestellt werden.
| Max.Folienbreite: | 300mm |
| Außendurchmesser der fertigen Spule.(exkl. Sammelschiene): | 500mm |
| Außendurchmesser der fertigen Spule.(inkl. Sammelschiene): | 600mm |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Materialstärke der Cu-Folie: | 0,2 ~ 2,0 mm |
| Materialstärke der Al-Folie: | 0,3 ~ 3,0 mm |
| Folienmaterial-ID.: | Ø 500mm |
| Folienmaterial Außendurchmesser: | Ø 1000 mm, maximal |
| Leiter-Decoiler-Nummer: | 2 Stk |
| Leiter-Decoiler-Länge: | 350mm |
| Erweiterungsbereich für Leiterabwickelhaspeln: | Ø 420 ~ 520 mm |
| Maximales Spulengewicht: | 700kg |
| Gleichrichtungsmodus: | Photoelektrische Erfassung |
| Steuermodus der Reinigungseinheit | pneumatisch |
| Nummer des Isolierpapier-Abwickelhaspels: | 2 Sätze |
| Außendurchmesser der Isolierpapierspule: | Ø 400 mm, maximal |
| ID der Isolierpapierspule: | Ø 76mm |
| Breite der Isolierabwickelhaspel | 350mm |
| Isolierpapier-Decoiler-Welle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| Wickelgeschwindigkeit: | 0 ~ 35 U/min |
| Wicklungsleistung des Servomotors: | 5,5 kW |
| Kaltschweißgerät: | 1 Satz |
| Zählbereich: | 0 ~ 9999,9 |

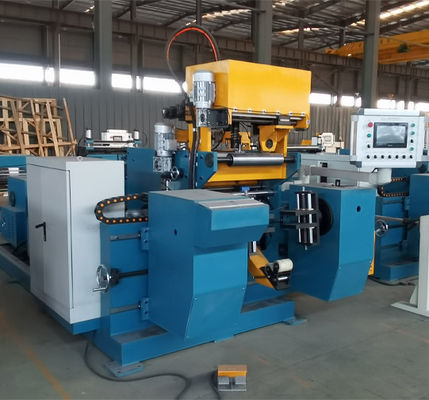

Abb. 1: Vorderansicht der Kupferfolienwickelmaschine BRJ300-2-2
Abb. 2: Schneidgerät der Kupferfolienwickelmaschine BRJ300-2-2
