Produktdetails:
Zahlung und Versand AGB:
|
| Maschinenname: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Kontrollsystem: | PLC | Anzeigesystem: | Touch Screen |
| Max. Width: | 600mm | Geschwindigkeit: | 0 ~ 26 U/min |
| Energie: | 11kw | Garantie: | 1-jährig |
| Hervorheben: | Kupferfolienwickelmaschine 600 mm Breite,automatische Spulenwickelmaschine für WIG-Schweißen,Kupferfolienwickelmaschine 600 mm |
||
Kupferfolienwickelmaschine: 600 mm maximale Breite, WIG-Schweißen, Geschwindigkeit 0–26 U/min
Beschreibung der Kupferfolienwickelmaschine BRJ600-2
Die Kupferfolienwickelmaschine BRJ600-2 ist eine Art automatische Ausrüstung zur Herstellung von Transformatorspulen mit Kupferfolie und Aluminiumfolie.Die Kupferfolienwickelmaschine wird hauptsächlich zur Herstellung von Gießharz-Transformatorspulen oder ähnlichen Produkten verwendet.Die Kupferfolien-Wickelmaschine ist mit zwei Folienabwicklern und zwei Isolierpapier-Abwickelhaspeln ausgestattet, wodurch die Kupferfolien-Wickelmaschine eine oder zwei Schichten Folie und eine oder zwei Schichten Isolierpapier gleichzeitig aufwickelt.Die Kupferfolienwickelmaschine kann die Folie mit einer maximalen Breite von 600 mm aufwickeln.Mit der WIG-Schweißeinheit kann die Folienwickelmaschine Folie und Stromschiene miteinander verschweißen.Mit einem Touchscreen und einer SPS-Steuerung ist die Bedienung der Folienwickelmaschine sehr einfach.Die Folienwickelmaschine zeichnet sich durch langsamen Start, ruhigen Lauf, großes Drehmoment usw. aus.
SchnellDetails der Kupferfolienwickelmaschine BRJ600-2
TechnischPParameterder Kupferfolienwickelmaschine BRJ600-2
Typische Standardspezifikationen der Kupferfolienwickelmaschine BRJ600-2 sind unten aufgeführt, die Maschine kann jedoch nach Wunsch hergestellt werden.
| Folienbreite: | 200 ~ 600 mm |
| Maximaler Außendurchmesser der fertigen Spule: | 800mm |
| Fertige Spulenform: | oval, kreisförmig und rechteckig usw. |
| Außendurchmesser des Leiterfolienmaterials: | Maximal 1.000 mm |
| ID des Leiterfolienmaterials: | 500mm |
| Nummer des Folienabwicklers: | 2 Stk |
| Länge der Folienabwickelhaspel: | 650 mm |
| Wickeldorngröße: | 80×80×950 mm |
| Leistung: | 11 kW |
| Maximale Wickelgeschwindigkeit: | 26 U/min |
| Schweißmodus: | WIG |
| Nummer des Isolations-Abwickelhaspels: | 2 Stk |
| Max.Breite des Isoliermaterials: | 650 mm |
| Isolierungs-Decoiler-Welle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| Endfüllstreifenzuführung: | 6 Stk |
| Kantenausrichtungssystem: | Photoelektrische Erfassung |
| Kontrollsystem: | SPS |
| Benutzeroberfläche: | 10 Zoll (254 mm) Touchscreen |
| Zählbereich der Runden: | 0 ~ 9999,9 |

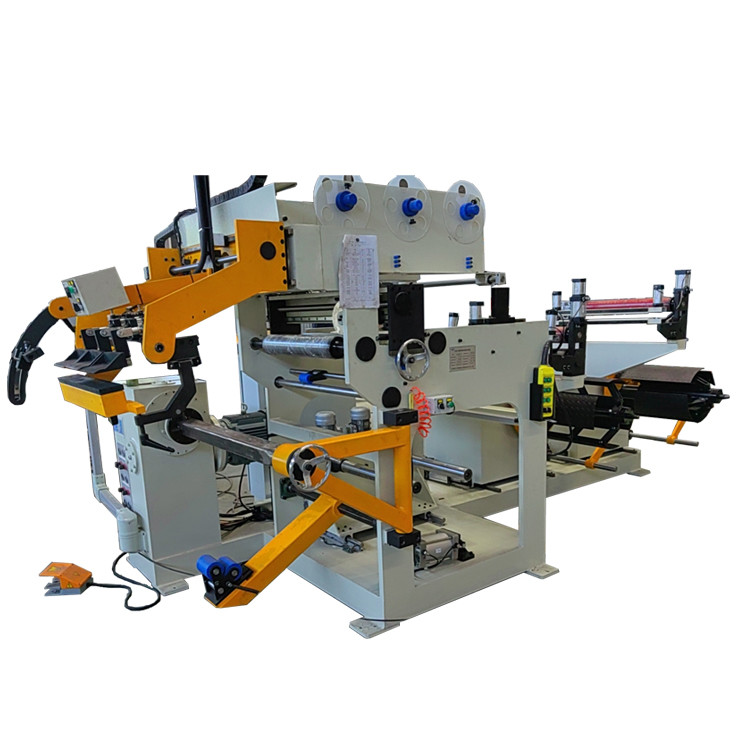

Abb. 1: Vorderansicht der Kupferfolienwickelmaschine BRJ600-2
Abb. 2: Isolationsabwickelhaspel der Kupferfolienwickelmaschine BRJ600-2
