Zwei-Schicht-Kupferfolie-Windemaschine mit Rand-Ausrichtungssystem

Zwei-Schicht-Kupferfolie-Wicklungsmaschine mit Rand-Ausrichtungssystem

Beschreibung der Kupferfolienwickler BRJ800-2-2

Die Kupferfolienwickler BRJ800-2-2 ist eine professionelle Ausrüstung, die beim Herstellungsprozess von elektrischen Reaktoren und anderen ähnlichen Produkten eingesetzt wird.Die Kupferfolie-Wicklungsmaschine ist dazu bestimmt, Kupfer- oder Aluminiumfolien zu wickeln, um Spulen für Reaktoren und andere ähnliche Produkte herzustellenDiese Art von Kupferfolie-Wicklungsmaschine verwendet Servomotoren, um die Maschine zu antreiben, was die Präzision der Maschine gewährleisten kann.die Kupferfoliewickelmachine kann zwei Schichten Kupfer- oder Aluminiumfolie und zwei Schichten Isolationspapier wickeln. Darüber hinaus können die Funktionen der Kupferfolie Wicklungsmaschine nach Bedarf angepasst werden. Die Kupferfolie Wicklungsmaschine verfügt über hohe Automatisierung, hohes Drehmoment, einfache Bedienung und so weiter.

HauptcGegnermit einer Breite von mehr als 20 mm,

• Hauptrahmen: Der Rahmen ist mit Stahl geschweißt, der sehr stark ist.
• Folienentwickler: Diese Art von Folienwickler ist mit zwei Folienentwicklern ausgestattet.
• Druckwalze: Die Druckwalze dient dazu, die Folie vor dem Wickeln zu füttern und nach dem Wickeln zu drücken.
• Wickelvorrichtung: Zwei Servomotoren mit 5,5 kW werden zum Wickeln der Folie verwendet.
• Isolationsdecoiler: 2 Stück;
• Rand-Ausrichtungssystem: Für die Rand-Ausrichtung wird ein photoelektrischer Sensor verwendet.
• Automatisches Schweißgerät: TIG.
• Pneumatische Einheit: Kraft für die Bremse und die Druckrolle usw.
• Elektrische Steuerungssystem: einschließlich PLC, VFD und anderen elektrischen LV-Komponenten.
• Fußpedal: kann verwendet werden, um die Drehrichtung der Wickelwelle zu ändern.

TechnischepArameternmit einer Breite von mehr als 20 mm,

Die typischen Standardspezifikationen der BRJ800-2-2 sind nachstehend dargestellt, jedoch kann die Folienwicklermaschine auch nach Wunsch hergestellt werden.

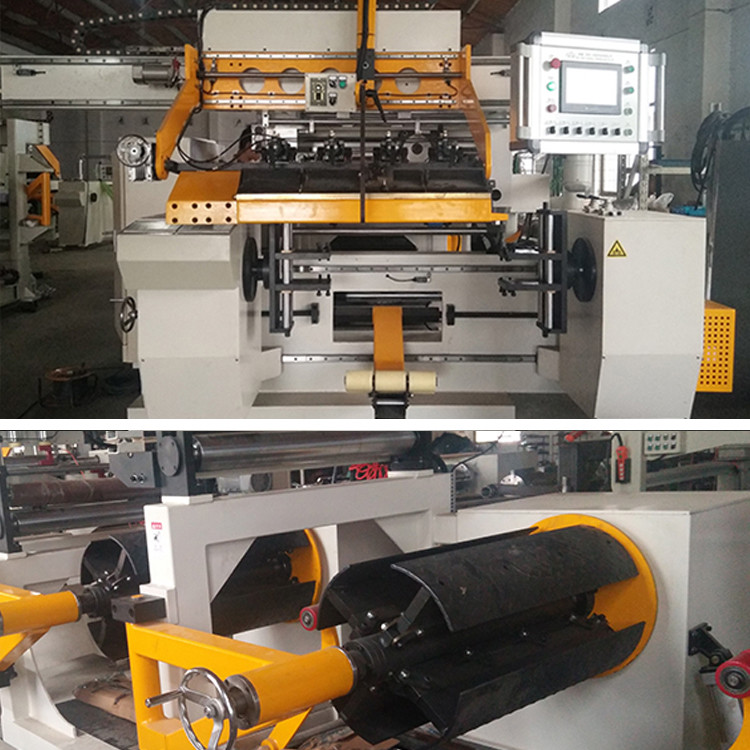

Abbildung 1: Vorderseite der Kupferfolienwickler BRJ800-2-2

Abbildung 2: Rückseite der Kupferfolienwickler BRJ800-2-2
