| Produktbezeichnung: | Folienwickelmaschine | Funktion: | wickelnde Folienspulen |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Schweißen: | kaltes Druckschweißen | Maschinen-Farbe: | Wie verlangt |
| Garantiezeit: | 12 Monate | ||
| Hervorheben: | Berührungsschirm Kupferfolie Winder,0.3mm Kupferfolie Wickelmaschine,PLC-automatische Kupferfolienwickelmaschine |
||
AutomatischKaltdruckschweißen Kupferfolienwickler
Beschreibungmit einem Durchmesser von mehr als 10 mm,
Automatische Kupferfolie-Wicklungsmaschine BRJ200 ist eine spezielle Folie-Wicklungsmaschine zur Wicklung von Leitern aus Kupfer- oder Aluminiumfolie.Diese Art von Folienwickler kann Kupferbusstange und Kupferfolie schweißen oder Kupferbusstange und Aluminiumfolie zusammen schweißen. Die Folienwickelmaschine wird von einem Servomotor angetrieben, der sicherstellt, dass alle Aktionen der Maschine präzise sind.
HauptcGegnermit einem Durchmesser von mehr als 10 mm,
1Hauptrahmen
2. Folienleiterentwickler
3. Rollen
4. Wickeleinheit
5. Isolier-Entwickler
6. Fotoelektrischer Sensor
7. Kaltpresse Schweißanlage
8. Pneumatische Einheit
TechnischepArameternmit einem Durchmesser von mehr als 10 mm,
Die typischen Standardspezifikationen der Kupferfoliewickler BRJ200 sind nachstehend dargestellt, jedoch kann die Kupferfoliewickler auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 200 mm |
| Ausgefertigte Spirale (ohne Busbar): | Ø 600 mm |
| Fertiges Spulen-OD (einschließlich Busbar ): | Ø 700 mm |
| Fertigspulenform: | Kreis, Oval und Rechteck usw. |
| Leitermaterial: | aus Kupfer oder Aluminium |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Identifizierungsnummer des Folienmaterials: | Ø 500 mm |
| Folienmaterial OD: | Ø 1000 mm, maximal |
| Nummer des Folie-Entwicklers: | 1 Stück |
| Ausdehnung der Folien-Decoiler: | Ø 420 ~ 520 mm |
| Höchstgewicht der Spule: | 750 kg |
| Nummer des Isolationspapierauswicklers: | 2 Sätze |
| Isolierpapierspule OD.: | Ø 400 mm, maximal |
| Identifizierung der Isolationspapierspule: | Ø 76 mm |
| Drehgeschwindigkeit: | 0 ~ 60 Rpm |
| Wickelleistung: | 5.5 kW |
| Schweißvorrichtung: | Kaltschweißen |
| Steuerungssystem: | PLC |
| Betriebsschnittstelle: | Berührungsschirm |

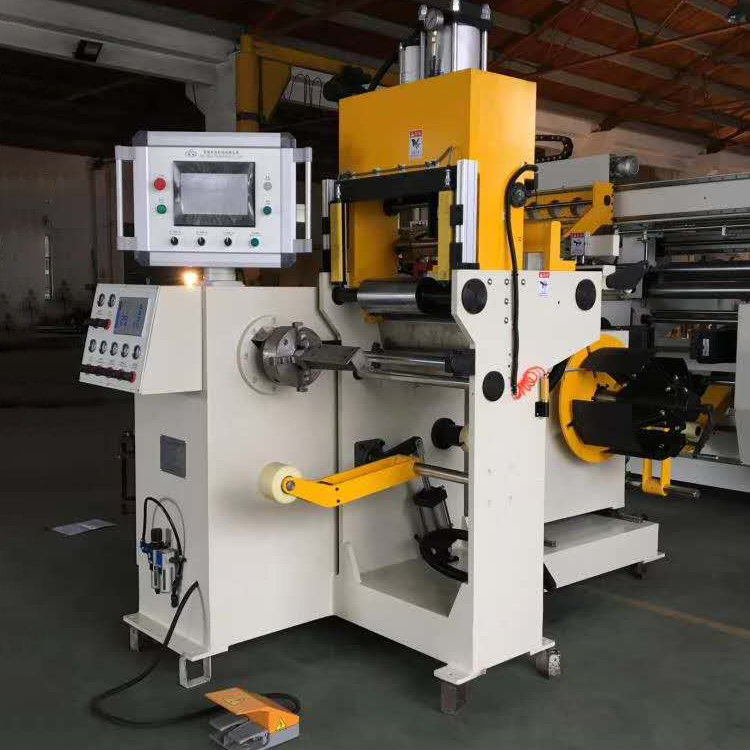

Abbildung 1: Gesamtsicht der Kupferfoliewickler BRJ200
Abbildung 2: Rückseite der Kupferfolienwickler BRJ200
