Kaltgeschweißte Kupferfolie Wickelmaschine Reaktor Spulenwickler
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Name: | kupferne Folienwickelmaschine | Folienbreite: | 100 | 300mm |
|---|---|---|---|
| Isolierung decoiler: | 2 PCS | Schweißeinheit: | kaltes Druckschweißen |
| Dicke der Kupferfolie: | 0,2 | 2.0mm | Aluminiumfoliestärke: | 0,3 | 3.0mm |
| Wickelnde Energie: | 5.5 kW | Drehgeschwindigkeit: | 0 | 35rpm |
| Farbe der Maschine: | Wie angefordert | Gewährleistung: | 12 Monate |
| Hervorheben: | Kupferfolienwickler 2,0 mm,Reaktor-Kupferfolie-Windemaschine |
||
Kaltgeschweißte Kupferfolie Wickelmaschine ReaktorspuleEin Winder
Beschreibungmit einer Breite von mehr als 20 mm,
Die Kupferfolie-Wicklungsmaschine BRJ300-2-2 ist eine spezielle Reaktorfolie-Wicklungsmaschine.und die Wundspule kann zur Herstellung von Reaktorspule und anderen ähnlichen Produkten verwendet werdenDie Kupferfolie-Wicklungsmaschine ist mit Servomotoren, PLC-Steuerungssystem, Kaltschweiß-Einheit, photoelektrischer Korrektur-Einheit, Folie-Decoiler, Isolationsdecoiler usw. ausgestattet.Mit der Kaltdruckschweißtechnik, kann die Kupferfolie-Wicklungsmaschine Aluminiumfolie mit Kupferbusstange zusammenschweißen und Kupferfolie und Aluminiumbusstange zusammenschweißen. Alle Parameter können über den Touchscreen eingegeben werden.mit PLC-Steuerungssystem und HMI, kann die Kupferfolienwicklermaschine leicht bedient werden.
Schnell!dEtapelmit einer Breite von mehr als 20 mm,
- mit einer Breite von nicht mehr als 50 mm
- Material für die Folie: ID 500 mm
- Material der Folie OD 1000 mm, höchstens
- Drehgeschwindigkeit 35 Rpm
- Wickelleistung 5,5 kW
- Kaltschweißen
- mit einer Leistung von mehr als 50 kW
- 12 Monate Garantie
HauptcGegnermit einer Breite von mehr als 20 mm,
- Hauptrahmen
- Folienentwickler
- Einheit zur Aufwicklung
- Isolierungsabwickler
- System zur Ausrichtung der Kanten
- Automatisches Kaltschweißen
- Pneumatische Einheit
- Elektrische Steuerung
TechnischepArameternmit einer Breite von mehr als 20 mm,
Die typischen Standardspezifikationen der Kupferfolienwickler BRJ300-2-2 sind nachstehend dargestellt, jedoch kann die Folienwickler auch nach Wunsch hergestellt werden.
| Max. Breite der Folie: | 300 mm |
| Ausgefertigte Spirale (ohne Busbar): | 500 mm |
| Fertiges Spulen-OD (einschließlich Busbar ): | 600 mm |
| Material der Leiterfolie: | aus Kupfer oder Aluminium |
| Dicke der Folie: | 0.2 ~ 2,0 mm |
| Al Folienstoffdicke: | 0.3 ~ 3,0 mm |
| Identifizierungsnummer des Folienmaterials: | Ø 500 mm |
| Folienmaterial OD: | Ø maximal 1000 mm |
| Nummer des Lenkers: | 2 Stück |
| Längen des Leiter-Decoilers: | 350 mm |
| Ausweitung der Reichweite des Leiterdecoilers: | Ø 420 ~ 520 mm |
| Maximale Spulenmasse: | 700 kg |
| Nummer des Isolationspapierauswicklers: | 2 Sätze |
| Isolierpapierspule OD.: | Ø 400 mm, maximal |
| Identifizierung der Isolationspapierspule: | Ø 76 mm |
| Schacht für die Abwicklung von Isolationspapier: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Drehgeschwindigkeit: | 0 ~ 35 Umdrehungen pro Minute |
| Wickelleistung des Servomotors: | 5.5 kW |
| Kaltschweißvorrichtung: | 1 Satz |
| Zählbereich: | 0 ~ 9999.9 |

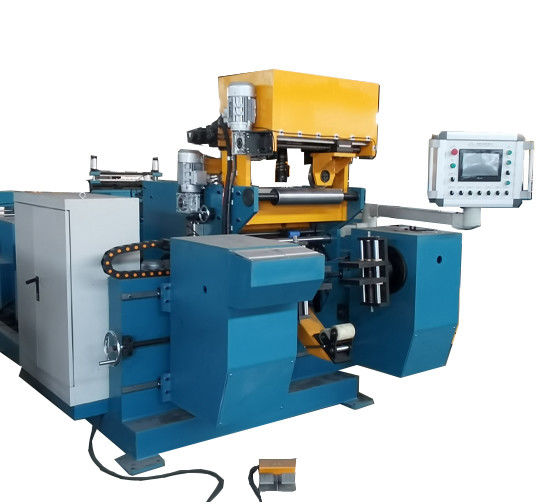

Abbildung 1: Vorderseite der Kupferfolienwickler BRJ300-2-2
Abbildung 2: Kupferfolienwickler BRJ300-2-2 Schneider
