Produktdetails:
Zahlung und Versand AGB:
|
| Name: | kupferne Folienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Cufolienstärke: | 0.15 ~ 2,0 mm | Alfolienstärke: | 0,2 | 3.0mm |
| Farbe: | Wie angefordert | Garantiezeit: | 12 Monate |
| Drehgeschwindigkeit: | 0 ~ 200 U/min | Macht: | 18.5 kW |
| Hervorheben: | HV-Folienwickler,Transformator Kupferfolie Wickelmaschine,Automatische Kupferfoliewickelmaschine |
||
Automatische Leiter Kupferfolie Wickelmaschine Transformator HV Folie Wickelmaschine
Einleitungmit einer Breite von mehr als 20 mm,
Automatische HV-Folienwickler GY-BRJ ist für die Wicklung von Hochspannungstransformatorfolien gewidmet.Die HV Folie Wicklungsmaschine ist mit einem Folie-Decoiler ausgestattet und kann Wind eine Schicht von LeiterfolieMit zwei Isolations-Decoilern kann die HV-Folienwickler zwei Schichten Isolationspapier wickeln.
HauptcGegnermit einer Breite von mehr als 20 mm,
TechnischepArametern mit einer Breite von mehr als 20 mm,
Die typischen Standardspezifikationen der HV-Folienwicklermaschine GY-BRJ sind nachstehend dargestellt und die Folienwicklermaschine kann auch nach Wunsch hergestellt werden.
| Breite der Folie: | 20 ~ 200 mm |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Al Folie Dicke: | 0.2 ~ 3,0 mm |
| Cu Folie Dicke: | 0.15 ~ 2,0 mm |
| Innerer Versorgungsspule ((Min/Max): | Für die Berechnung der Leistungsfähigkeit |
| Außenversorgungsspule (max.): | Φ1000 mm |
| Max. Gewicht der Spule: | 450 kg |
| Isolationsdicke: | 00,02 ~ 0,15 mm |
| Identifizierung der Isolationsspirale: | Φ76 mm |
| Maximale Isolationsspannung der Versorgungsspirale: | Φ400 mm |
| Maximale Wickellänge ((mit Bleistab): | 1600 mm ((2050 mm) |
| Innerer Durchmesser der Wunde: | Ø300 mm |
| Maximaler Außendurchmesser der Wunde: | Ø1100 mm |
| Höchstgewicht der Wundspule: | 1500 kg |
| Schweißmodus: | TIG |
| Das Drehmoment der Mandel: | 1800 N.m. |
| Spannung am Leiter: | 50 ~ 3000 N |
| Nummer des Folie-Entwicklers: | 1 Satz |
| Nummer des Isolationsdecoilers: | 2 Sätze |
| Drehgeschwindigkeit: | 0 ~ 200 Dreh/min |
| Motorleistung: | 18.5 kW |
| Einheit für die Folienkante: | 1 Satz |
| Reinigungseinheit: | 1 Satz |

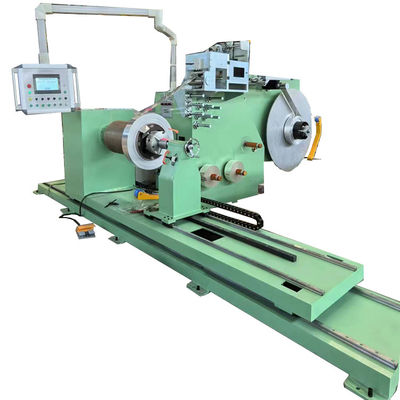

Abbildung 1: Vorderseite der Kupferfolienwickler GY-BRJ
Abbildung 2: Seitenaufnahme der Kupferfoliewickler GY-BRJ
