Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorfolienwickelmaschine | Gebrauch: | wickelnde Folienspule |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Steuerungssystem: | PLC | Anzeigensystem: | Berührungsschirm |
| Max. Width: | 300 mm | Geschwindigkeit: | 0 | 35rpm |
| Macht: | 5.5 kW | Gewährleistung: | 1 Jahr |
| Hervorheben: | Automatische Wickelmaschinen,Kupferfolienwickler,Automatische Kupferfolienwickelmaschine |
||
Automatische Wickelmaschinen BogenMaschine zur Wicklung von Kupferfolien
Beschreibungmit einer Breite von mehr als 20 mm,
Die Kupferfolie-Windmaschine BRJ300-2 ist eine professionelle Leiterfolie-Windmaschine.Die Folienspulver können in Gusseharztransformatoren und anderen ähnlichen Produkten verwendet werdenDie Kupferfolie-Wicklungsmaschine ist mit einer TIG-Schweißeinheit ausgestattet, um Folie und Busbar zusammen zu schweißen.Die Kupferfolie Wickelmaschine kann eine oder zwei Schichten von Folien und eine oder zwei Schichten von Isolationspapier zu handhaben. Mit PLC-Steuerungssystem und HMI ist es sehr einfach, die Kupferfolie Wicklungsmaschine zu bedienen.
HauptcGegnermit einer Breite von mehr als 10 mm,
1. Schweißrahmen aus Stahl
2. Zwei Folie-Entwickler
3Zwei Folien-Fütterungen.
4. Druckwalze
5. Wickeleinheit
6. PLC-basiertes Steuerungssystem
7Pneumatisches System
8. TIG-Schweißanlage
TechnischepArameternmit einer Breite von mehr als 10 mm,
Typische Normspezifikationen fürMaschine zum Wickeln von KupferfolienBRJ300-2 sind unten gezeigtundDie Kupferfolienwickler kann auch nach Bedarf hergestellt werden.
| Breite der Folie: | 100 ~ 300 mm |
| Fertiggefertigte Spulenform: | Oval, kreisförmig und rechteckig |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Folienentwickler: | 2 Stück |
| Längen der Folienabspannung: | 350 mm |
| Durchmesserbereich der Folie-Entwickler: | Ø400 ~ 520 mm |
| Höchstgewicht der Spule: | 750 kg |
| Druckwalze: | 2 Sätze |
| Einstellung des Geschwindigkeitsmodus: | Schrittlos einstellbar |
| Drehgeschwindigkeit: | 0 ~ 35 U/min |
| Wickelleistung: | 5.5 kW |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Isolierungsabwicklung Längen: | 350 mm |
| Isolierungsschacht: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Programmierungsart: | PLC |
| Berührungsschirm: | 10 Zoll (254 mm) |
| Zählbereich: | 0 ~ 9999.9 |

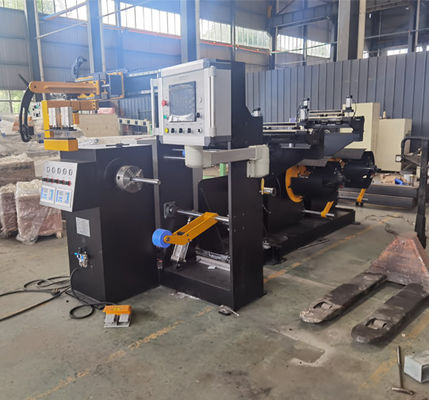

Abbildung 1: Vorderseite der Kupferfolienwickler BRJ300-2
Abbildung 2: Isolations-Decoiler der Kupferfoliewickler BRJ300-2
