Kupferfolienwickler TIG-Schweißmaschine PLC-Steuerungswickler
Beschreibung der Kupferfolienwickler BRJ1400-2
Die Kupferfolie-Wicklungsmaschine BRJ1400-2 ist eine Art Leiterfolie-Wicklungsmaschine.Die Kupferfolie Wicklungsmaschine kann ein oder zwei Schichten Folie und ein oder zwei Schichten Isolationspapier Wicklung. Mit der TIG-Schweißanlage kann die Kupferfolie-Wicklungsmaschine die Folie mit dem Busstang zusammen schweißen. Mit PLC-Steuerungssystem und HMI kann die Kupferfolie-Wicklungsmaschine sehr einfach betrieben werden.
Hauptbestandteilemit einer Breite von mehr als 20 mm,
1Hauptrahmen,
2.Windeseinheit,
3.Folienentwickler,
4. Isolierungs-Decoiler,
5. Endfüllstreifen-Zuführer,
6. Reinigungssystem,
7. Schneidsystem,
8. Folie enthaubendes System,
Technische Parametermit einer Breite von mehr als 20 mm,
Die typischen Standardspezifikationen der Kupferfoliewickler BRJ1400-2 sind nachstehend dargestellt, und die Kupferfoliewickler kann auch nach Wunsch hergestellt werden.
| Max. Breite der Folie: | 1,400 mm |
| Maximal, fertig mit der Spirale. | Ø1.000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Leitermaterial OD: | Ø1.000 mm |
| Kennzeichnung des Leitermaterials: | Ø500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Durchmesser des Folie-Entwicklers: | Verstellbarer Bereich Ø480 ~ 520 mm |
| Max. Gewicht der Spule: | 2,000KG |
| Schweißmodus: | TIG |
| Schnittmodus: | mit einer Breite von nicht mehr als 15 mm |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Genauigkeit der Berichtigung: | ±0,5 mm |
| Elektronische Steuerung: | PLC |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählung der Drehungen: | 0 ~ 9999.9 |
| Gesamtgewicht: | 8000 Kilo |
| Abmessungen ((L x W x H): | 5800 x 2850 x 2500 mm |

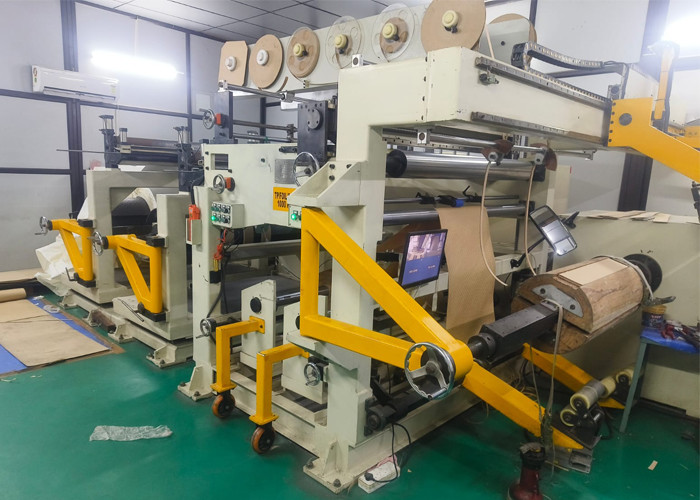

Abbildung 1: Vorderseite der Kupferfolienwickler BRJ1600-2
Abbildung 2: Isolations-Decoiler der Kupferfoliewickler BRJ1600-2
