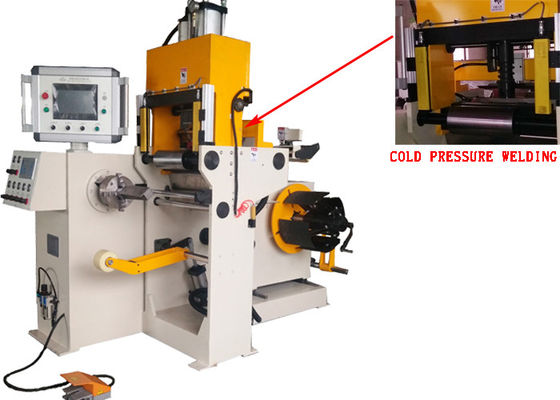

Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler

Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler

Automatic Conductor Aluminium Foil And Copper Foil Winding Machine With Cold Pressure Welding And 1 Set Foil Decoiler
Automatic Conductor Aluminium Foil And Copper Foil Winding Machine With Cold Pressure Welding And 1 Set Foil Decoiler

Großes Bild :  Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler Gespräch

Produktdetails:
Herkunftsort: China
Markenname: STT
Zertifizierung: CE
Modellnummer: BRJ200
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandelbar
Verpackung Informationen: Holzgehäuse
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T, L/C
Ausführliche Produkt-Beschreibung
Produktbezeichnung: Folienwickler Funktion: mit einer Breite von mehr als 20 mm,
Foliendicke: 0,2 | 3.0mm Folie decoiler: 1 Satz
Schweißen: kaltes Druckschweißen Motor: 5.5 kW
Farbe der Maschine: wie angefordert Garantiezeit: 12 Monate
Hervorheben:

Automatische Kupferfoliewickelmaschine

,

Maschine zum Wickeln von Leiterfolie

,

Aluminiumfolienwickler

Automatische Wickelmaschine für Aluminiumfolie und Kupferfolie





Beschreibungmit einem Durchmesser von mehr als 10 mm,



Automatische Kupferfoliewickelmaschine BRJ200 ist eine professionelle Foliefoliewickler für die Wicklung von Transformatorspulen und anderen ähnlichen Produkten.Diese Art von Folienwickler ist mit einem Folienentwickler ausgestattetMit zwei Isolationspapierauswicklern kann die Kupferfolienwicklerin ein oder zwei Schichten Isolationspapier gleichzeitig abwickeln.mit einem Durchmesser von mehr als 20 mm, kann die Kupferfolie-Wicklungsmaschine Busstange und Folie miteinander schweißen.Die Folienwickler ist mit einem PLC-System ausgestattetMit HMI kann die Kupferfolie-Windemaschine leicht bedient werden.





HauptcGegnermit einem Durchmesser von mehr als 10 mm,



1Hauptrahmen

2. Folienleiterentwickler

3. Rollen

4. Wickeleinheit

5. Isolier-Entwickler

6. Fotoelektrischer Sensor

7. Kaltpresse Schweißanlage

8. Pneumatische Einheit





TechnischepArameternmit einem Durchmesser von mehr als 10 mm,



Die typischen Standardspezifikationen der Kupferfolienwickler BRJ200 sind nachstehend dargestellt, und die Kupferfolienwickler kann auch nach Wunsch hergestellt werden.

Höchstbreite der Folie: 200 mm
Ausgefertigte Spirale (ohne Busbar): Ø 600 mm
Fertiges Spulen-OD (einschließlich Busbar ): Ø 700 mm
Fertigspulenform: Kreis, Oval und Rechteck usw.
Leitermaterial: aus Kupfer oder Aluminium
Cu Folie Dicke: 0.2 ~ 2,0 mm
Al Folie Dicke: 0.3 ~ 3,0 mm
Identifizierungsnummer des Folienmaterials: Ø 500 mm
Folienmaterial OD: Ø 1000 mm, maximal
Nummer des Folie-Entwicklers: 1 Stück
Längen der Folienabspannung: 250 mm
Ausdehnung der Folien-Decoiler: Ø 420 ~ 520 mm
Höchstgewicht der Spule: 750 kg
Rectifizierungsmodus: Fotoelektrische Sensorik
Nummer des Isolationspapierauswicklers: 1 Satz
Isolierpapierspule OD.: Ø 400 mm, maximal
Identifizierung der Isolationspapierspule: Ø 76 mm
Breite des Isolationsdecoilers 250 mm
Schacht für die Abwicklung von Isolationspapier: Erweiterbar (pneumatische Öffnungs-/Schließung)
Drehgeschwindigkeit: 0 ~ 60 Rpm
Wickelleistung des Servomotors: 5.5 kW
Schweißvorrichtung: Kaltschweißen
Steuerungssystem: PLC
Betriebsschnittstelle: Berührungsschirm



Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 0

Abbildung 1: Gesamtsicht der Kupferfoliewickler BRJ200



Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 1

Abbildung 2: Rückseite der Kupferfolienwickler BRJ200



Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 2Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 3Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 4Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 5Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 6Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 7Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 8Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 9Automatische Leiter Aluminiumfolie und Kupferfolie Wickelmaschine mit Kaltdruckschweißen und 1 Set Folie Decoiler 10
